Ce este un cuptor de temperare? Care este principiul său de funcționare?

Ce este un cuptor de temperare?

A cuptor de temperare este un tip de cuptor de tratare termică industrial conceput special pentru a efectua procesul de revenire a metalelor - cel mai frecvent oțel călit. Funcția sa de bază este de a reîncălzi o componentă metalică stinsă sau întărită anterior la o temperatură sub punctul său critic inferior, de a o menține la acea temperatură pentru o perioadă controlată și apoi de a o lăsa să se răcească într-un mod reglat. Acest proces ameliorează tensiunile interne, reduce fragilitatea și îmbunătățește duritatea fără a sacrifica în mod semnificativ duritatea.

Pentru a spune clar: după ce oțelul este întărit, devine extrem de dur, dar și periculos de fragil. Un cuptor de temperare este instrumentul care corectează acest dezechilibru. Transformă o piesă fragilă, încărcată cu efort, într-o componentă cu o combinație atent calibrată de duritate și ductilitate - potrivită pentru sarcini mecanice reale.

Cuptoarele de temperare sunt utilizate pe scară largă în industria auto, aerospațială, unelte, rulmenți și producție de arc. Ei procesează totul, de la instrumente de tăiere și roți dințate până la componente structurale și instrumente chirurgicale. Intervalul de temperatură de funcționare al unui cuptor tipic de temperare este 150°C până la 700°C (302°F până la 1292°F) , în funcție de material și proprietățile mecanice vizate.

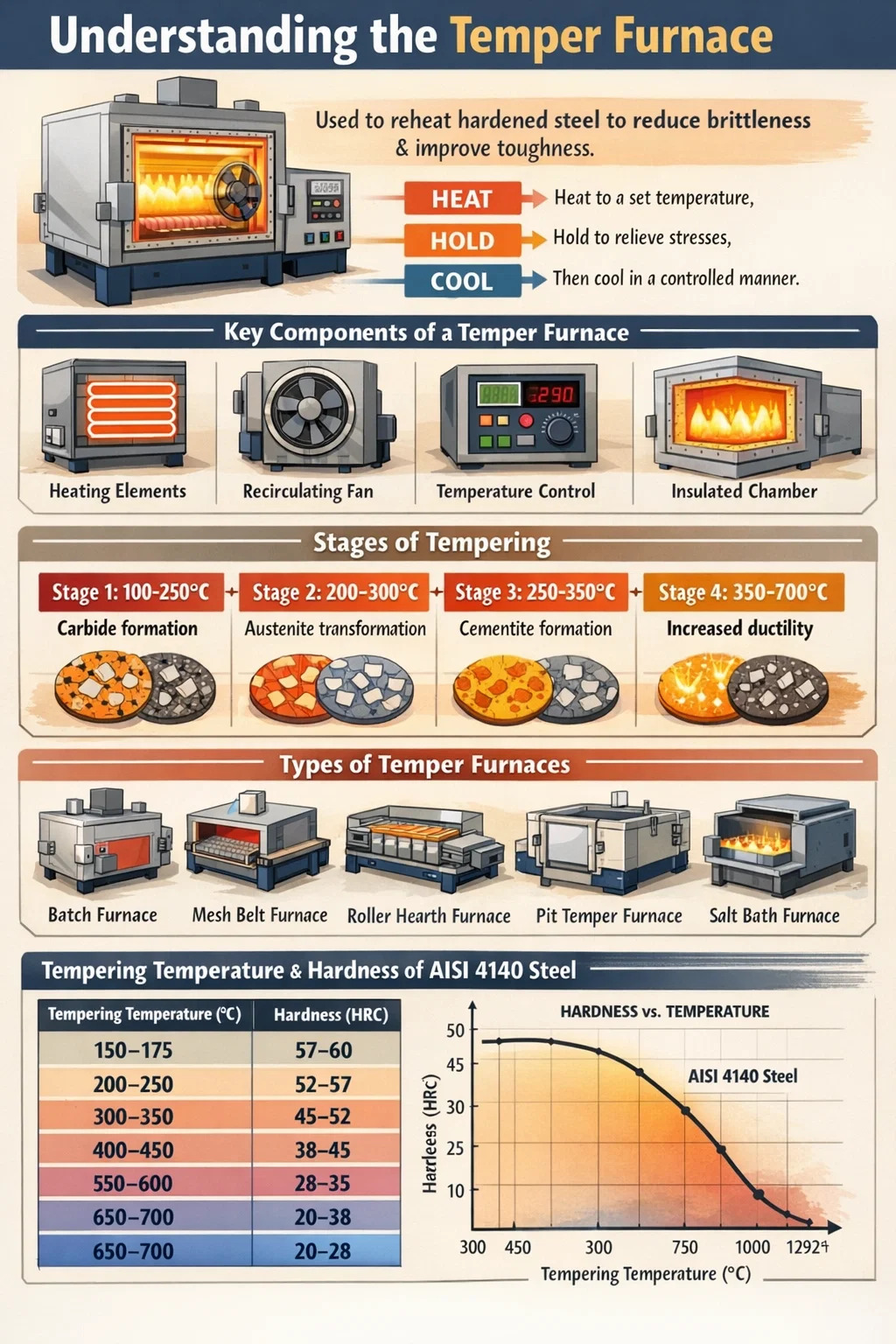

Principiul de funcționare al unui cuptor de temperare

Principiul de funcționare al unui cuptor de temperare este bazat pe metalurgia termică controlată. Când oțelul este stins după austenitizare, se transformă în martensită - o structură cristalină tetragonală suprasaturată, centrată pe corp, care este extrem de dură, dar foarte solicitată și fragilă. Călirea, efectuată în interiorul cuptorului de călire, declanșează o serie de transformări de fază controlate prin difuzie în cadrul martensitei care reduc progresiv stresul și restabilesc ductilitatea.

Procesul urmează o secvență clară de evenimente fizice și metalurgice:

1. Incalzire: Piesa de prelucrat este încărcată în cuptorul de călire și încălzită uniform la temperatura de revenire țintă. Uniformitatea este critică - gradienții de temperatură de-a lungul piesei vor duce la proprietăți mecanice neuniforme.
2. Înmuiere (Timp de reținere): Piesa este menținută la temperatura țintă pentru o durată predeterminată, de obicei variind de la 1 până la 4 ore în funcție de grosimea secțiunii și compoziția aliajului. În această fază, atomii de carbon difuzează din rețeaua de martensită distorsionată, carburile încep să precipite, iar tensiunile reziduale se relaxează.
3. Răcire: Componenta este răcită - fie în aer calm, aer forțat sau ulei - la o rată controlată. Metoda de răcire afectează starea finală de tensiune a piesei.

Modificările metalurgice din timpul călirii pot fi împărțite în patru etape distincte în funcție de temperatură:

• Etapa 1 (100–250°C): Carburele Epsilon precipită din matricea de martensită. Conținutul de carbon din martensită scade ușor.
• Etapa 2 (200–300°C): Austenita reținută se descompune în bainită sau amestecuri ferită-carbură.
• Etapa 3 (250–350°C): Carburele Epsilon se transformă în cementită (Fe₃C). Martensita devine ferită.
• Etapa 4 (350–700°C): Particulele de cementită se sferoidizează și se îngroșează. Are loc o recuperare semnificativă a ductilității și tenacității, cu o reducere măsurabilă a durității.

Cuptorul de temperare trebuie să mențină un control strict al temperaturii în toate aceste etape. Sistemele moderne realizează uniformitate în interior ±3°C până la ±5°C în zona de lucru, ceea ce este esențial pentru o performanță constantă a pieselor.

Componentele cheie ale unui cuptor de temperare

Înțelegerea designului unui cuptor de temperare ajută la explicarea de ce obține rezultate metalurgice consistente și repetabile. Componentele majore lucrează împreună pentru a furniza căldură uniformă, atmosferă controlată și măsurare fiabilă a temperaturii.

Sistem de incalzire

Cuptoarele de temperare folosesc fie elemente de încălzire cu rezistență electrică, fie arzătoare pe gaz. Sistemele electrice – care folosesc adesea elemente de nicrom, Kanthal sau carbură de siliciu – oferă o funcționare mai curată și un control mai precis. Sistemele pe gaz oferă costuri de operare mai mici pentru producția de volum mare. Sistemul de încălzire este dimensionat pentru a satisface sarcina termică a încărcăturii (exprimată de obicei în kW sau BTU/h).

Camera izolata

Camera cuptorului este căptușită cu cărămizi refractare sau izolație din fibră ceramică. Modulele din fibră ceramică sunt din ce în ce mai preferate pentru că au masa termica mai mica , ceea ce înseamnă timpi mai rapidi de încălzire și consum mai mic de energie. O cameră bine izolată reduce pierderile de căldură și stabilizează distribuția temperaturii.

Sistem de ventilator cu recirculare

Recircularea forțată a aerului cald este una dintre cele mai importante caracteristici ale unui cuptor modern de temperare. Ventilatoarele de mare viteză circulă aerul încălzit prin piesele de prelucrat, eliminând stratificarea temperaturii. Fără recirculare, partea superioară a cuptorului încărcat poate fi cu 30-50°C mai fierbinte decât partea inferioară. Un sistem de ventilator cu recirculare aduce uniformitatea temperaturii la ±5°C sau mai bine pe întreaga sarcină.

Sistem de control al temperaturii

Termocuplurile (de obicei de tip K sau de tip N) monitorizează temperatura în mai multe puncte din cuptor. Un controler PID (Proportional-Integral-Derivative) sau un controler logic programabil (PLC) gestionează elementele de încălzire pe baza feedback-ului termocuplului. Sistemele de ultimă generație încorporează înregistratoare de date care înregistrează fiecare ciclu pentru trasabilitate - o cerință în stşiardele aerospațiale (AMS 2750) și de tratare termică auto.

Sistem de control al atmosferei

În funcție de cerințele aplicației, un cuptor de temperare poate funcționa în aer, azot sau într-o atmosferă endotermă protectoare. Controlul atmosferei previne oxidarea suprafeței și decarburarea în timpul călirii, deosebit de important pentru componentele de precizie din oțel pentru scule și inelele de rulment.

Sistem de încărcare

Piesele pot fi încărcate manual pe tăvi sau automat prin transportoare, focare cu role sau sisteme de împingere. Cuptoarele de călire în loturi se ocupă de sarcini individuale, în timp ce cuptoarele de călire continuă - cum ar fi cuptoarele de temperare cu role sau cu bandă de plasă - procesează piese într-un flux constant, potrivite pentru operațiuni de volum mare, cum ar fi producția de elemente de fixare, arc sau rulmenți.

Tipuri de cuptoare de temperare

Cuptoarele de temperare sunt disponibile în mai multe configurații, fiecare potrivită pentru diferite volume de producție, geometrii ale pieselor și cerințe de proces. Alegerea tipului potrivit are un impact direct asupra eficienței energetice, a randamentului și a uniformității temperaturii.

Printre acestea, cel cuptor de temperare cu bandă de plasă este cea mai răspândită în mediile de producție de masă. O linie de cuptor cu bandă cu o singură plasă poate procesa sute de kilograme de piese pe oră, făcându-l coloana vertebrală a operațiunilor de tratare termică a rulmenților și a elementelor de fixare din întreaga lume.

Temperatura de temperare și efectul acesteia asupra proprietăților mecanice

Singura variabilă cea mai influentă în procesul de revenire este temperatura. În cuptorul de temperare, temperatura selectată determină direct compromisul dintre duritate și duritate. Pe măsură ce temperatura de revenire crește, duritatea scade și duritatea crește - dar relația nu este liniară și depinde în mare măsură de compoziția aliajului.

Pentru un oțel obișnuit cu carbon mediu precum AISI 4140, iată cum afectează temperatura de revenire duritatea Rockwell (HRC) după stingerea uleiului:

Un fenomen important de care trebuie să fii conștient este fragilizarea temperamentului — o reducere a tenacității la impact care are loc atunci când anumite oțeluri aliate sunt revenite în intervalul 250–400°C (intervalul de fragilitate albastru) sau răcite lent la 375–575°C. Cuptoarele de temperare utilizate pentru oțelurile aliate sunt adesea programate pentru a evita aceste intervale de temperatură sau pentru a se răci rapid prin ele pentru a preveni fragilizarea. Acesta este motivul pentru care programarea precisă a cuptorului contează - nu doar atingerea unei temperaturi țintă, ci și gestionarea ratei și a traseului schimbării temperaturii.

Aplicații industriale ale cuptoarelor de temperare

Cuptoarele de temperare sunt prezente în aproape fiecare sector care se bazează pe piese din oțel călit. Procesul de revenire nu este opțional pentru majoritatea componentelor de inginerie - este un pas obligatoriu care face diferența între o piesă care funcționează fiabil în funcțiune și una care se rupe sub sarcină.

Industria Auto

Sectorul auto este printre cei mai mari consumatori de capacitate de revenire la nivel mondial. Angrenajele, arborii cotiți, arborii cu came, bielele, arborii de osie, arcurile supapelor și componentele de transmisie trec toate prin cuptoarele de temperare ca parte a rutei lor de producție. O mașină de pasageri modernă conține sute de piese din oțel tratate termic și multe dintre ele necesită temperare pentru a obține echilibrul potrivit între rezistența la oboseală și rezistența la impact. Cuptoarele de temperare cu bandă continuă sau cu vatră cu role care funcționează 24 de ore pe zi sunt echipamente standard în fabricile de furnizori de automobile de mare volum.

Fabricarea rulmenților și rolelor

Inelele de rulment și elementele de rulare necesită o revenire foarte precisă, de obicei în intervalul de 150–180°C , pentru a atinge duritatea țintă de 58–64 HRC, eliminând în același timp austenita reținută și asigurând stabilitatea dimensională. Chiar și o abatere de 10°C de la temperatura de revenire specificată poate duce la scăderea durității în afara toleranței. Acesta este motivul pentru care producătorii de rulmenți investesc foarte mult în calificarea cuptorului și sistemele de cuptoare de temperare conforme cu AMS 2750 / CQI-9.

Fabricarea sculelor și matrițelor

Uneltele de tăiere din oțel de mare viteză (HSS) sunt de obicei călite la 540–560°C — un proces numit călire secundară — efectuat de două sau de trei ori pentru a transforma austenita reținută și a dezvolta carburi secundare care oferă duritate roșie. Oțelurile pentru scule pentru prelucrare la rece, cum ar fi oțelul pentru matriță pentru prelucrare la cald D2 sau H13, sunt călite la diferite intervale de temperatură pentru a-și optimiza proprietățile specifice de serviciu. Cuptoarele de temperare cu lot sunt cea mai comună alegere pentru atelierele de scule și matrițe datorită flexibilității lor în manipularea diferitelor dimensiuni ale pieselor.

Componente aerospațiale

Componentele trenului de aterizare, elementele de fixare, cadrele structurale și piesele motorului necesită revenire în condiții strict controlate. Călirea aerospațială trebuie să respecte specificațiile AMS 2759, care definesc intervalele de temperatură permise, timpii de reținere, pozițiile termocuplurilor și cerințele de înregistrare. Cuptoarele de temperare utilizate în industria aerospațială prezintă de obicei mai multe termocupluri, sisteme de control redundante și înregistrarea ciclului complet automatizată cu trasabilitate digitală.

Producție de primăvară

Arcurile supapelor, arcurile de suspensie și arcurile industriale sunt temperate la aproximativ 380–450°C pentru a-și optimiza limita elastică și durata de viață la oboseală. Cuptoarele de temperare cu bandă cu plasă continuă sunt ideale aici, deoarece sârma cu arc sau arcuri elicoidale pot curge în cantități mari. Revenirea adecvată îmbunătățește rezistența la oboseală prin relaxarea tensiunilor reziduale introduse în timpul proceselor de bobinare și de peening.

Cuptor de temperare vs. cuptor de recoacere vs. cuptor de normalizare

Aceste trei tipuri de cuptoare sunt toate folosite pentru tratarea termică, dar servesc unor scopuri metalurgice fundamental diferite. Confuzia lor duce la erori semnificative de proces și piese casate.

• Cuptor de temperare: Funcționează sub temperatura critică inferioară (Ac1). Reîncălzește oțelul deja călit pentru a reduce fragilitatea, păstrând în același timp cea mai mare parte a durității. Materia primă este martensitică (întărită).
• Cuptor de recoacere: Încălzește oțelul deasupra Ac1 sau Ac3, apoi se răcește foarte lent (adesea în cuptor). Scopul este de a înmuia complet oțelul, de a reduce toată duritatea și de a îmbunătăți prelucrabilitatea. Rezultatul este o structură moale, ferită-perlită sau sferoidizată.
• Cuptor de normalizare: Încălzește oțelul deasupra Ac3 și se răcește în aer nemișcat. Scopul este de a rafina structura granulației și de a atenua solicitările de forjare sau laminare, producând o structură uniformă de perlit cu granulație fină, cu rezistență moderată.

Distincția cheie este că se folosește întotdeauna un cuptor de temperare după întărire, ca pas corectiv. Recoacerea și normalizarea se fac de obicei înainte întărirea finală, ca etape pregătitoare. Intervalele de temperatură de funcționare diferă, de asemenea, semnificativ: revenirea rămâne sub 700°C, în timp ce recoacerea și normalizarea funcționează adesea peste 800–950°C.

Parametri critici de proces în funcționarea cuptorului de temperare

O temperare corectă necesită mai mult decât setarea unui cadran. Mai mulți parametri care interacționează trebuie gestionați simultan pentru a obține rezultatul dorit în mod consecvent.

Uniformitatea temperaturii

Studiile de uniformitate a temperaturii (TUS) - așa cum este cerut de AMS 2750 și standarde similare - măsoară distribuția reală a temperaturii în zona de lucru a cuptorului folosind mai multe termocupluri calibrate. Cuptoarele sunt clasificate în clase de precizie în funcție de uniformitatea lor: Clasa 2 (±6°C) and Clasa 3 (±8°C) sunt comune pentru piesele de precizie, în timp ce clasa 5 (±14°C) poate fi acceptabilă pentru aplicații mai puțin critice. O uniformitate inadecvată a temperaturii este una dintre cauzele principale ale respingerii loturilor de tratament termic.

Timp de înmuiere (Timp de reținere)

Timpul de înmuiere este calculat pe baza grosimii secțiunii - o regulă generală este 1 oră pe inch (25 mm) de secțiune transversală , cu minim 1 oră. Timpul de înmuiere insuficient lasă tensiuni reziduale în miezul secțiunilor groase. Timpul de înmuiere excesiv la temperaturi peste 500°C pentru anumite oțeluri aliate riscă fragilizarea temperării sau creșterea granulelor. Ambele extreme degradează performanța.

Densitatea încărcăturii și aranjarea părților

Supraîncărcarea unui cuptor de temperare sau stivuirea strânsă a pieselor împiedică fluxul de aer și creează gradienți de temperatură în interiorul încărcăturii. Părțile trebuie aranjate astfel încât să permită o circulație adecvată a aerului. Fixările pentru coș sau tăvi sunt adesea folosite pentru a menține separarea între părți. În cuptoarele continue, densitatea de încărcare a benzii (kg/m²) este un parametru critic al procesului.

Compoziția atmosferei

Pentru piesele în care integritatea suprafeței este critică - cum ar fi angrenajele de precizie sau pistele de rulment - o atmosferă neutră sau ușor reducătoare previne oxidarea și decarburarea în timpul călirii. Atmosferele de azot sau azot-metanol sunt utilizate în mod obișnuit în cuptoarele de temperare controlate de atmosferă. Piesele temperate în aer liber la temperaturi ridicate pot dezvolta straturi de oxid de suprafață care trebuie îndepărtate prin sablare sau răsturnare, adăugând costuri și timp de ciclu.

Viteza de răcire după temperare

Pentru majoritatea oțelurilor simple carbon și slab aliate, viteza de răcire după revenire are un impact minim asupra proprietăților finale. Cu toate acestea, pentru anumite oțeluri aliate - în special cele care conțin Mn, Cr, Ni sau P - răcirea lentă la 375–575°C provoacă fragilizarea la temperatură, o scădere dramatică a tenacității crestăturii. Aceste oțeluri trebuie să fie apă sau ulei stins după revenire pentru a ocoli rapid acest interval.

Eficiența energetică și progresele moderne în tehnologia cuptorului de temperare

Costurile cu energia reprezintă o parte semnificativă a cheltuielilor de operare în orice instalație de tratament termic. Designurile moderne de cuptoare de temperare încorporează strategii multiple pentru a reduce consumul de energie fără a compromite performanța metalurgică.

• Izolație din fibră ceramică: Comparativ cu caramida refractară tradițională, fibra ceramică reduce stocarea căldurii în pereții cuptorului cu până la 80%, reducând semnificativ atât energia de încălzire, cât și timpul de răcire.
• Ventilatoare variabile de frecvență (VFD): Ventilatoarele cu recirculare cu comenzi VFD ajustează viteza fluxului de aer în funcție de abaterea reală a temperaturii, reducând consumul de energie al motorului ventilatorului cu 20–40% în comparație cu ventilatoarele cu viteză fixă.
• Recuperarea căldurii reziduale: În cuptoarele de temperare pe gaz, arzătoarele regenerative sau recuperative captează căldura evacuată pentru a preîncălzi aerul de ardere, îmbunătățind eficiența termică cu 15-30%.
• Controlul încălzirii pe mai multe zone: Împărțirea cuptorului în zone de încălzire controlate independent permite o profilare precisă a temperaturii, asigurând că sarcina atinge temperatura țintă fără depășire - evitând risipa de energie și prevenind supraîncălzirea.
• Integrarea industriei 4.0: Cuptoarele moderne de temperare dispun din ce în ce mai mult de integrare SCADA, monitorizare în timp real OEE (eficacitatea generală a echipamentului) și algoritmi de întreținere predictivă care alertează operatorii despre degradarea elementului de încălzire sau deplasarea termocuplului înainte ca acestea să provoace defecțiuni ale procesului.

Unele sisteme avansate de cuptoare cu temperatură continuă ating acum un consum specific de energie mai jos 0,15 kWh per kilogram de oțel prelucrat — o îmbunătățire semnificativă față de modelele mai vechi care consumau 0,25–0,35 kWh/kg.

Defecte comune de temperare și modul în care cuptorul de călire le previne

Chiar și cu un cuptor de temperare proiectat corespunzător, erorile de proces pot introduce defecte care compromit performanța pieselor. Înțelegerea acestor defecte și a cauzelor lor fundamentale ajută operatorii să își configureze și să mențină corect procesul de temperare.

• Revenire insuficientă (sub-călire): Rezultate dintr-o temperatură prea scăzută sau un timp de înmuiere prea scurt. Piesa păstrează fragilitatea excesivă și stresul rezidual. Prevenit prin verificarea calibrării termocuplului și respectarea timpilor minimi de înmuiere.
• Excesul de temperare: Rezultate dintr-o temperatură prea ridicată, timp prelungit de înmuiere sau cicluri repetate de temperare. Duritatea scade sub specificație, iar limita de curgere este redusă. Prevenit prin controlul precis al cuptorului și înregistrările documentate ale ciclului.
• Duritate neuniformă pe sarcină: Cauzat de uniformitatea slabă a temperaturii în cuptorul de temperare. Punctele fierbinți provoacă o temperare excesivă, punctele reci provoacă o temperare insuficientă. Prevenit prin teste TUS regulate, întreținere adecvată a ventilatorului și aranjarea corectă a sarcinii.
• Oxidarea suprafeței (scara): Cauzat de călirea în aer la temperaturi peste 300°C. Prevenit prin utilizarea unei atmosfere controlate sau prin specificarea unei etape de curățare post-călire.
• Fragilarea la temperatură: Apare în oțelurile aliate susceptibile călite sau răcite prin intervale critice de temperatură. Prevenit prin selectarea aliajului, evitarea intervalului de temperatură sau răcirea rapidă după revenire.
• Distorsiune: Poate apărea dacă piesa se încălzește sau se răcește neuniform, în special în secțiuni subțiri sau asimetrice. Atenuat de instalarea adecvată, viteze lente de rampă și distribuție uniformă a căldurii din sistemul de ventilator cu recirculare.
