Ce este o mașină de îndoit cu arc? Care este principiul său de funcționare?

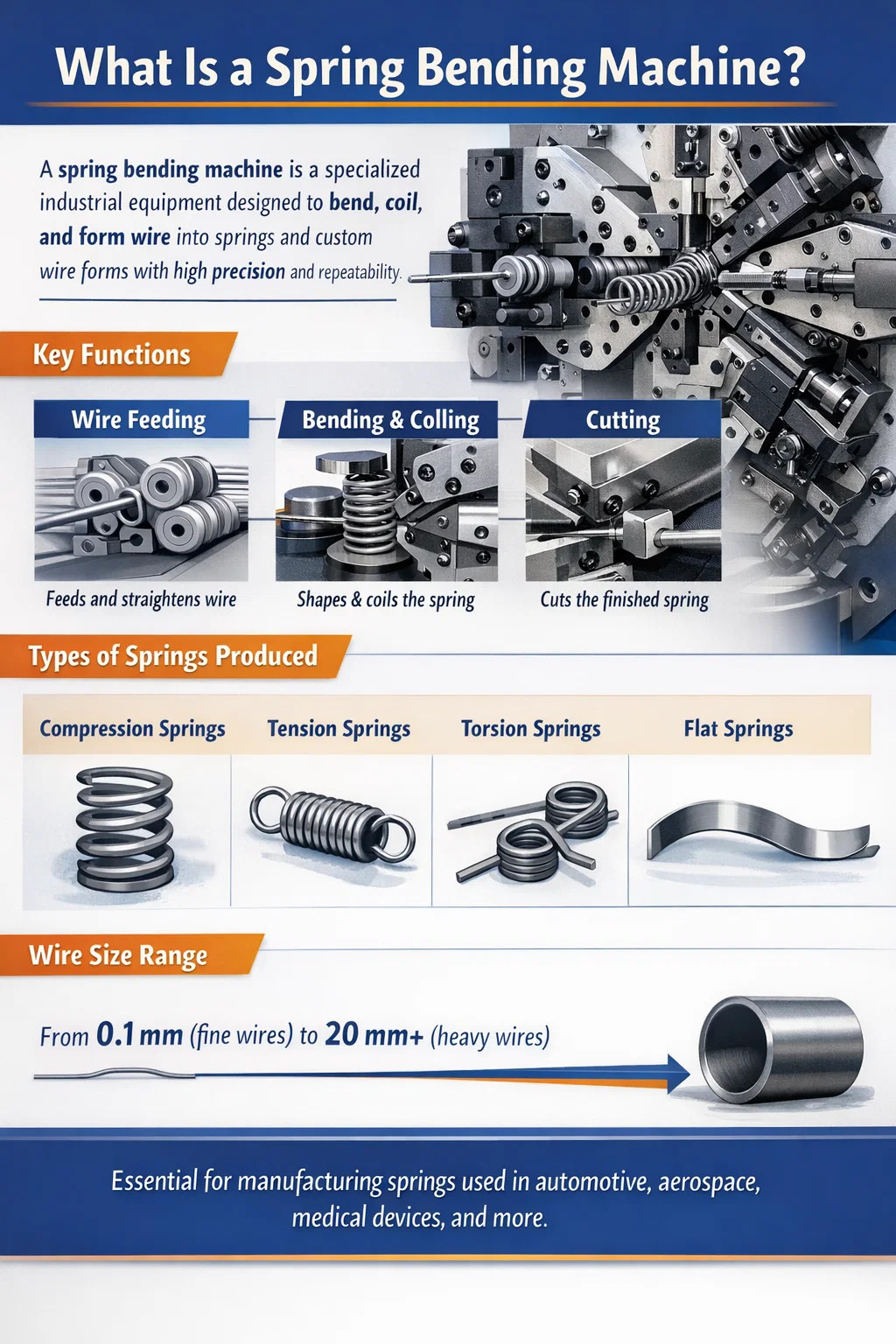

Ce este o mașină de îndoit cu arc? Un răspuns direct

A mașină de îndoit cu arc este o piesă specializată de echipament industrial concepută pentru a îndoi, bobina și forma material de sârmă sau bandă în arcuri și componente asemănătoare arcurilor. Acesta controlează forma, pasul, diametrul și configurația finală a fiecărui arc printr-o combinație de mecanisme de alimentare, îndoire și tăiere. Spre deosebire de mașinile de formare a sârmei de uz general, o mașină de îndoit arcuri este optimizată special pentru producerea de arcuri de compresie, arcuri de tensionare, arcuri de torsiune, arcuri plate și forme de sârmă personalizate cu repetabilitate ridicată și intervenție manuală minimă.

Mașinile de îndoit cu arc se ocupă de diametre de sârmă care variază de la la fel de fine ca 0,1 mm (pentru arcuri electronice de precizie) la fel de gros ca 20 mm sau mai mult (pentru arcuri industriale grele de suspensie). În modelele controlate de CNC, o singură mașină poate stoca sute de programe de piese și poate comuta între tipurile de arc în câteva minute, făcându-l o piatră de temelie a producției moderne de arc.

Industria globală a producției de primăvară este substanțială. Arcurile sunt folosite în aproape orice produs mecanic - de la pixuri și dispozitive medicale până la suspensii auto și dispozitive de acționare aerospațiale. Piața de primăvară a fost evaluată la peste 24 miliarde USD în 2023 , iar mașinile de îndoit cu arc sunt principalele instrumente de producție din spatele acestei rezultate. Înțelegerea a ceea ce sunt aceste mașini și a modului în care funcționează este esențială pentru oricine implicat în producția de primăvară, achiziții sau proiectarea inginerească.

Principiul de funcționare al unei mașini de îndoit cu arc

Principiul de funcționare al unei mașini de îndoit cu arc se concentrează pe trei acțiuni coordonate: alimentarea sârmei, îndoirea controlată și tăierea . Aceste trei funcții sunt cronometrate și ordonate cu precizie pentru a produce un arc complet într-o singură funcționare continuă. Iată cum funcționează fiecare fază:

Alimentare cu sârmă

Sârma este trasă dintr-o bobină (sau un alimentator de bară îndreptată pentru sârmă mai grea) și trecut printr-o serie de role de îndreptare. Aceste role îndepărtează curbura naturală ("set") din bobina de sârmă, astfel încât firul să intre în zona de îndoire într-o linie dreaptă, consecventă. Unitatea de îndreptare constă de obicei din două seturi de role dispuse la 90 de grade una față de cealaltă - un set corectează planul orizontal, celălalt corectează planul vertical.

După îndreptare, o pereche de role de alimentare servo-acționate prinde firul și îl împinge înainte cu o viteză și lungime controlate. Lungimea de avans determină unde va avea loc fiecare îndoire în raport cu cea anterioară, care controlează direct pasul arcului, lungimea corpului și geometria capătului. La mașinile de îndoit cu arc CNC, servomotorul de alimentare este programat pentru a furniza incremente precise - uneori precise pentru ±0,01 mm pe pas de avans .

Îndoire și bobinare

Pe măsură ce firul este alimentat înainte, acesta intră în contact cu instrumentele de îndoire (numite și degete de îndoire, știfturi de înfășurare sau instrumente de îndoire) care îl deviază în forma dorită. În producția de arc elicoidal, firul este deviat în jurul unui punct de bobinare (un știft sau un dorn din oțel întărit) pentru a produce bobina elicoidală. Poziția punctului de bobinare în raport cu traseul firului determină diametrul bobinei. Instrumentul de pas - poziționat axial de-a lungul firului - controlează distanța dintre bobinele adiacente.

Uneltele de îndoire sunt montate pe culisoare sau came antrenate de servomotoare (la mașinile CNC) sau came mecanice (la mașinile de tip came). Într-o mașină de îndoit cu arc CNC, fiecare axă de îndoire poate fi programată independent pentru a se muta în orice poziție în orice moment în timpul ciclului de alimentare a sârmei. Acest lucru permite mașinii să producă arcuri cu pas variabil, arcuri în formă de butoi, arcuri conice și forme complexe de sârmă 3D - toate dintr-o singură configurație.

Pentru arcurile de torsiune și alte forme fără bobină, degetele de îndoire aplică o îndoire unghiulară precisă în anumite puncte de-a lungul firului. Mașina alimentează o lungime stabilită, se îndoaie la un unghi programat, se alimentează din nou, se îndoaie din nou - repetând până când geometria arcului este completă. Unghiurile de îndoire pot fi controlate ±0,5 grade sau mai bine pe mașini CNC de înaltă calitate.

Tăierea

Odată ce geometria arcului programată este completă, un mecanism de tăiere taie firul pentru a separa arcul finit de firul de intrare. Cuțitul este de obicei o lamă de oțel întărită condusă de o came sau o axă servo. Tăierea trebuie să fie curată și fără bavuri pentru a evita defectele funcționale - în special pentru arcurile de compresie, unde bobinele de capăt trebuie să se așeze plat pe o suprafață. Unele mașini includ o stație dedicată de formare a capetelor care măcina sau aplatizează capetele tăiate după tăiere, producând capete închise și măcinate necesare pentru arcurile de compresie de precizie.

Compensarea înapoi

Un aspect critic al principiului de lucru al mașinii de îndoit cu arc este gestionarea springback — refacerea elastică a sârmei după îndoire. Când un fir este îndoit, acesta se deformează atât plastic (permanent), cât și elastic. Când forța de îndoire este eliberată, porțiunea elastică își revine, determinând firul să revină parțial la forma sa inițială. Dacă nu este compensat, arcul finit va avea un diametru mai mare și un pas diferit de cel programat.

Respingerea elastică depinde de materialul firului (arcuri din oțel inoxidabil mai mult decât oțelul moale), diametrul firului, starea de temperare și raza de îndoire. Mașinile de îndoit cu arc CNC compensează înapoi prin îndoire excesivă - setând poziția sculei de îndoire dincolo de ținta nominală printr-un decalaj calculat. La mașinile avansate, sistemele automate de măsurare și compensare a returului elastic ajustează continuu pozițiile sculei pe baza dimensiunilor măsurate ale arcului din câteva părți anterioare.

Principalele tipuri de mașini de îndoit cu arc

Mașinile de îndoit cu arc nu sunt o singură categorie. Există mai multe tipuri de mașini distincte, fiecare potrivit pentru diferite tipuri de arcuri, volume de producție, dimensiuni de sârmă și niveluri de complexitate. Alegerea tipului potrivit de mașină este la fel de importantă ca și programarea corectă a acestuia.

Mașină de bobinat cu arc de tip Cam

Mașinile de bobinare tip came sunt calul de lucru tradițional al producției de arc de mare volum. Toate mișcările axelor sunt antrenate de came mecanice montate pe un arbore cu came rotativ. Camele sunt profilate pentru a produce geometria dorită a arcului, iar schimbarea designului arcului necesită înlocuirea fizică sau ajustarea camelor. În timp ce configurarea necesită timp, mașinile de tip came funcționează la viteze foarte mari - unele modele pot produce până la 500 de arcuri de compresie pe minut — făcându-le ideale pentru serii masive de producție cu un singur arc. Sunt robuste, fiabile și sunt relativ ieftine de întreținut.

Mașină de bobinat cu arc CNC

Mașinile de bobinare cu arc CNC (Computer Numerical Control) înlocuiesc came mecanice cu servomotoare pe fiecare axă. Fiecare axă (diametrul bobinei, pas, avans, tăiere) este programabilă independent printr-un controler cu ecran tactil. Schimbarea de la un design de arc la altul se realizează prin încărcarea unui program diferit - nu este necesară schimbarea mecanică. Mașinile de bobinat CNC au de obicei 4 până la 8 axe CNC și poate produce arcuri de compresie, extensie și cu pas variabil. Vitezele de producție variază de la 30 la 200 de părți pe minut, în funcție de complexitatea arcului și diametrul firului.

Mașină de îndoit cu arc CNC (formator de sârmă cu mai multe axe)

Deseori numit o mașină de îndoit sârmă CNC sau un model de sârmă CNC, acest tip este diferit de mașinile de bobinat prin faptul că poate îndoi sârmă în trei dimensiuni - nu doar să-l bobine într-o spirală. Cu 8 până la 16 sau mai multe axe CNC , aceste mașini pot produce forme complexe de sârmă 3D, cum ar fi arcuri de torsiune cu unghiuri specifice ale brațelor, cleme de sârmă, console, mânere și ansambluri de sârmă personalizate. Firul poate fi îndoit în orice direcție, rotit și format în aproape orice formă. Aceste mașini sunt cel mai versatil tip și sunt esențiale pentru fabricarea personalizată a arcurilor și a formelor de sârmă.

Mașină de îndoit cu arc plat

Mașinile de îndoit cu arcuri plate (numite și mașini de formare a benzilor sau mașini de arc cu sârmă plată) sunt proiectate pentru formarea de sârmă plate sau benzi metalice în arcuri lamelare, arcuri elicoidale plate, arcuri de ceas și componente de arc plat ștanțate și formate. Acestea alimentează material de bandă plată prin role profilate și matrițe de îndoire care modelează banda în plan orizontal și vertical. Aceste mașini sunt utilizate pe scară largă în producția de arcuri principale pentru ceasuri, cleme pentru arcuri lamelare auto și arcuri de contact electrice.

Mașină cu arc de torsiune

Mașinile cu arcuri de torsiune sunt o variantă specializată a mașinilor de îndoit cu arc CNC, optimizate pentru producerea de arcuri de torsiune - arcuri care stochează energie prin răsucire, mai degrabă decât comprimate sau întinse. Acestea dispun de instrumente dedicate pentru îndoirea brațului care pot îndoi piciorul/brațul arcului la unghiuri precise (de obicei 90°, 180° sau unghiuri personalizate). Bobina corpului este înfășurată mai întâi, apoi brațele sunt îndoite. Mașinile cu arc de torsiune trebuie să controleze cu precizie lungimea piciorului, unghiul picioarelor și direcția bobinei (înfășurare la dreapta sau la stânga).

Componentele cheie ale unei mașini de îndoit cu arc

Înțelegerea a ceea ce face fiecare componentă majoră ajută operatorii să configureze corect mașina, să depaneze defecțiunile și să mențină echipamentul în stare bună. Iată componentele de bază găsite pe majoritatea mașinilor de îndoit și bobinat cu arc:

• Bobină de sârmă și sistem de plată: Ține bobina de sârmă și controlează tensiunea la care este derulat firul. Controlul adecvat al tensiunii previne îndoirea, încurcarea firului și inconsecvența diametrului. Unele mașini folosesc sisteme de compensare alimentate pentru bobine grele de sârmă care cântăresc până la câteva sute de kilograme.
• Îndreptat sârmă: Un set de role din oțel întărit (de obicei, 5 până la 11 role în două planuri perpendiculare) care îndepărtează setul de bobine din sârmă. Reglarea corectă a dispozitivului de îndreptare este esențială - supraîndreptarea introduce întărirea prin lucru, în timp ce subîndreptarea lasă curbură reziduală care provoacă inconsecvență de diametru în arcul finit.
• Role de alimentare: Role cu caneluri acționate servo care prind și avansează firul la viteză și lungime controlate cu precizie. Profilul canelurii trebuie să se potrivească cu diametrul firului – dimensiunea greșită a canelurii cauzează alunecare (lungime inconsecventă de avans) sau deformare a firului (marcarea sau aplatizarea suprafeței firului).
• Punct de bobinare / Instrumente de îndoire: Știfturi, degete sau dornuri din oțel pentru scule întărite care deviază firul în forma dorită. La mașinile de bobinat, punctul de bobinare este instrumentul principal care stabilește diametrul bobinei. Aceste scule sunt supuse unei uzuri ridicate și trebuie să fie fabricate din oțel de scule sau carbură pentru o durată lungă de viață.
• Instrument de pitch: O unealtă mobilă care controlează distanța axială (pasul) dintre bobine pe măsură ce se formează arcul. La mașinile CNC, unealta de pas este servo-acționată și poate fi programată pentru a varia pasul pe tot corpul arcului - producând arcuri cu pas variabil utilizate în aplicațiile de suspensie auto și de izolare a vibrațiilor.
• Tăierea Unit: O lamă de tăiere din oțel întărit condusă de o camă sau un servo care taie firul după ce se formează fiecare arc. Cuțitul trebuie să fie ascuțit și sincronizat corespunzător. O tăietură tocită sau o tăietură greșită produce bavuri, capete îndoite sau lungime liberă incorectă.
• Controler CNC: Creierul mașinii. Pe mașinile de îndoit cu arc CNC moderne, controlerul are o interfață cu ecran tactil, programare grafică a arcurilor, monitorizare în timp real a axei, compensare automată a revenirii cu arc și contoare de producție. Controlerele de la producători de top precum Wafios, Itaya și Lesjöfors se integrează cu sistemele MES din fabrică și acceptă conectivitatea Industry 4.0.
• Sistem Servo Drive: Fiecare axă CNC este alimentată de un servomotor și un amplificator de acţionare. Sistemele servo oferă un control precis al poziției (de obicei Rezoluție codificator ±0,001 mm ) și răspuns dinamic ridicat — permițând mașinii să execute profiluri complexe de mișcare pe mai multe axe la viteze de producție.
• Cadrul mașinii (bază): O bază rigidă din fontă sau oțel fabricat care minimizează vibrațiile în timpul funcționării la viteză mare. Vibrația din cadrul mașinii se traduce direct în inconsecvența pasului și a diametrului arcurilor, astfel încât rigiditatea cadrului este un factor cheie în calitatea mașinii.

Tipuri de arcuri produse de mașinile de îndoit arc

Mașinile de îndoit arcuri pot produce o gamă largă de tipuri de arcuri. Fiecare tip are cerințe distincte de geometrie, funcție și fabricație. Iată o prezentare detaliată a celor mai comune tipuri de arcuri și a modului în care sunt fabricate:

Arcuri de compresie

Arcurile de compresie sunt arcuri elicoidale deschise care rezistă forțelor de compresiune (împingere). Ele sunt cele mai des produse tip arc la nivel global, utilizate în orice, de la pixuri cu bilă la trenuri de supape auto. Ele sunt produse prin înfăşurarea sârmei într-o spirală cu pas constant. Parametrii cheie includ lungimea liberă, diametrul bobinei (OD și ID), diametrul firului, numărul de bobine active și tipul de capăt (deschis, închis, deschis la pământ, închis la pământ). Capetele închise și împământate necesită o operațiune de șlefuire secundară după bobinare, în care bobinele de capăt sunt măcinate plat pe un disc sau un șlefuitor fără centru pentru a oferi o suprafață de așezare stabilă.

Arcuri de prelungire

Arcurile de prelungire sunt arcuri elicoidale strânse spiralate care rezistă forțelor de tracțiune (de tracțiune). Sunt produse pe mașini de bobinat cu o stație specială de formare a cârligelor care îndoaie capătul firului într-o buclă sau cârlig pentru atașare. Bobinele corpului sunt înfășurate cu pas zero (bobinele care se ating) pentru a crea tensiune inițială - o pretensionare care trebuie depășită înainte ca arcul să înceapă să se alungească. Tipurile obișnuite de cârlige includ cârlige de mașină, cârlige germane și cârlige încrucișate, fiecare format din secvențe specifice de instrumente de îndoit programate în controlerul CNC.

Arcuri de torsiune

Arcurile de torsiune stochează energia de rotație prin răsucire. Ele constau dintr-un corp încolăcit cu două brațe (picioare) extinse. Arcul exercită un cuplu proporțional cu unghiul de răsucire. Sunt produse pe mașini CNC de formare a sârmei sau mașini dedicate cu arc de torsiune, unde corpul este încolăcit și apoi brațele sunt îndoite la unghiul specificat. Aplicațiile obișnuite includ agrafe de rufe, capcane pentru șoareci, sisteme de contrabalansare a ușilor de garaj și instrumente de precizie. Unghiul dintre cele două brațe — „unghiul de torsiune” — trebuie menținut ±1° sau mai strâns pentru aplicații de precizie.

Arcuri plate și arcuri cu foi

Arcurile plate sunt realizate din sârmă plată sau bandă metalică, mai degrabă decât din sârmă rotundă. Acestea includ arcuri cu lame (așa cum sunt utilizate în suspensiile vehiculelor), arcuri de ceas și de putere (arcuri elicoidale plate înfășurate din bandă), arcuri cantilever și arcuri electrice de contact. Mașinile de îndoit cu arc plat formează banda prin role profilate și matrițe de îndoit. Toleranțele de grosime pentru arcurile plate de precizie pot fi la fel de strânse ca ±0,01 mm , care necesită atât material de bandă precis, cât și o mașină bine întreținută.

Formulare personalizate pentru fire

Dincolo de formele clasice de arc, mașinile CNC de îndoit cu arc - în special modelele de sârmă CNC cu mai multe axe - pot produce practic orice formă din sârmă: cleme, inele de reținere, console, mânere, fire de ghidare medicale, fire ortodontice și ansambluri complexe de sârmă 3D. Este posibil ca aceste piese să nu stocheze energie elastică (deci, din punct de vedere tehnic, nu arcuri), dar sunt produse pe mașini de îndoit cu arc folosind același principiu de lucru cu avans-îndoire-tăiat.

Materiale de sârmă utilizate la mașinile de îndoit cu arc

Alegerea materialului de sârmă afectează în mod semnificativ performanța arcului, configurarea mașinii și compensarea de respingere necesară. Diferitele materiale au module elastice, rezistențe la tracțiune și caracteristici de elasticitate diferite. Iată cele mai comune materiale de sârmă prelucrate de mașinile de îndoit cu arc:

• Sârmă de oțel carbon trasă tare (ASTM A227): Cel mai comun și cel mai puțin costisitor sârmă cu arc. Rezistența la tracțiune variază în funcție de diametru, de obicei 1.250–2.000 MPa . Folosit pentru arcuri de compresie și extensie de uz general în aplicații necritice.
• Sârmă de muzică / fir de pian (ASTM A228): Sârmă de oțel cu conținut ridicat de carbon, cu cea mai mare rezistență la tracțiune a materialelor de arc obișnuite, până la 2.800 MPa pentru diametre fine. Folosit acolo unde este nevoie de rezistență ridicată și durată bună la oboseală. Standard pentru arcuri de instrumente de precizie.
• Sârmă din oțel inoxidabil (ASTM A313, Tip 302/304/316): Rezistență excelentă la coroziune, performanță bună la temperaturi ridicate. Rezistența la tracțiune ușor mai mică decât firul muzical. Necesită o compensare mai mare a returului elastic - de obicei Cu 10-20% mai multă supraîndoire decât oțelul carbon. Folosit în procesarea alimentelor, aplicații medicale, marine și chimice.
• Sârmă din aliaj de crom-siliciu (ASTM A401): Rezistență excepțională la temperaturi ridicate și rezistență excelentă la oboseală. Folosit pentru arcurile supapelor auto, care trebuie să funcționeze fiabil la temperaturi ale motorului de până la 200°C și să cicleze de miliarde de ori pe durata de viață a motorului.
• Sârmă din bronz fosforat: Bună conductivitate electrică și rezistență la coroziune. Folosit pentru arcuri electrice de contact, arcuri pentru instrumente mici și aplicații care necesită proprietăți nemagnetice.
• Sârmă de titan: Raport rezistență-greutate foarte mare, rezistență excelentă la coroziune. Scump și greu de bobinat. Folosit în echipamente aerospațiale și sportive de înaltă performanță, unde reducerea greutății este critică.
• Inconel și alte superaliaje: Folosit pentru arcuri care trebuie să funcționeze la temperaturi extreme (peste 300°C) în turbine cu gaz, motoare cu reacție și cuptoare industriale. Aceste materiale necesită scule specializate și o compensare semnificativă a returului elastic.

Procesul de îndoire cu arc: pas cu pas

Instalarea și operarea corectă a unei mașini de îndoit cu arc necesită o abordare sistematică. Iată secvența tipică pentru configurarea unei mașini de bobinare cu arc CNC pentru a produce un nou arc de compresie:

1. Încărcarea firului: Montați bobina de sârmă pe sistemul de plată. Treceți firul prin unitatea de îndreptare, ajustând presiunea rolei pentru a îndepărta setul de bobine fără a suprasolicita firul.
2. Alegerea și instalarea uneltelor: Selectați dimensiunea punctului de bobinare pe baza diametrului interior țintă și instalați instrumentul de pas. Pentru sârmă fine (sub 1 mm), sculele din carbură sunt preferate pentru o durată de viață extinsă.
3. Intrare în program: Introduceți parametrii arcului în controlerul CNC: diametrul firului, tipul materialului, diametrul exterior al bobinei, lungimea liberă, numărul de bobine totale și active, pasul, tipul de capăt. Controlerul poate calcula automat pozițiile inițiale a sculei pe baza acestor intrări.
4. Primul articol Run: Produceți un lot mic de arcuri de probă (de obicei 5-10 bucăți). Măsurați diametrul exterior al bobinei, lungimea liberă, pasul și configurația de capăt folosind echipamente de măsurare specifice arcurilor, cum ar fi un sistem de măsurare a vederii sau măsurare manuală.
5. Ajustare elastică: Comparați dimensiunile măsurate cu ținta. Reglați poziția punctului de înfășurare pentru a corecta OD. Reglați instrumentul de înclinare pentru a corecta înclinarea. Reluați mostrele și măsurați din nou. Repetați până când toate dimensiunile sunt în limitele toleranței.
6. Timp de producție: Odată ce se obține aprobarea primului articol, rulați producția. Monitorizați periodic dimensiunile arcului - de obicei la fiecare 50-100 de piese - și utilizați caracteristicile de compensare automată ale mașinii pentru a menține calitatea pe măsură ce bobina de sârmă se epuizează (proprietățile firului pot varia ușor de-a lungul lungimii bobinei).
7. Post-procesare (dacă este necesar): Trimiteți arcuri pentru șlefuire la capăt (dacă sunt necesare capete de pământ închise), tratament termic (ameliorarea tensiunii pentru a stabiliza dimensiunile), granulație (pentru a îmbunătăți durata de viață la oboseală), placare (pentru protecție împotriva coroziunii) sau testare la sarcină (pentru a verifica că rata arcului respectă specificațiile).

Parametrii cheie ai arcului și modul în care mașina îi controlează

Inginerii de arc și operatorii de mașini trebuie să înțeleagă relația dintre setările mașinii și parametrii arcului. Iată cum sunt controlate cele mai critice dimensiuni ale arcului pe o mașină de îndoit cu arc CNC:

Avantajele mașinilor CNC de îndoit cu arc față de mașinile manuale

Trecerea de la mașinile manuale și cu arcuri cu came la mașinile de îndoit cu arc complet CNC a fost una dintre cele mai semnificative schimbări în producția de arc în ultimii 30 de ani. Avantajele CNC sunt convingătoare și bine documentate în mediile de producție:

• Trecere rapidă: Trecerea de la un design cu arc la altul pe o mașină CNC durează câteva minute - trebuie doar să încărcați un nou program, să verificați primul articol și să rulați. La o mașină de tip came, schimbarea poate dura ore, deoarece camele trebuie schimbate fizic și reprogramate.
• Geometrie complexă: Mașinile CNC pot produce arcuri cu pas variabil, arcuri conice, arcuri în formă de butoi și forme de sârmă 3D care sunt fizic imposibil de produs la mașinile cu came mecanice.
• Compensare automată: Controlerele CNC pot ajusta automat pozițiile sculei în funcție de dimensiunile arcului măsurate, compensând variația diametrului firului și modificările elastice în timp, fără intervenția operatorului.
• Date de producție: Mașinile CNC înregistrează numerele de producție, timpii de ciclu, evenimentele de eroare și date de calitate care pot fi analizate pentru îmbunătățirea procesului și trasabilitate.
• Cerințe de calificare: Mașinile CNC reduc dependența de operatorii manuali cu înaltă calificare. Odată ce un program este dezvoltat și verificat, operatorii mai puțin experimentați pot rula producția cu risc redus de erori de configurare.
• Integrare: Mașinile CNC moderne de îndoit cu arc pot fi integrate cu schimbătoare automate de bobine, transportoare de piese, sisteme de inspecție vizuală și linii de ambalare robotizate pentru celule de producție complet automatizate.

Defecte comune la îndoirea arcului și cum să le corectăm

Chiar și mașinile de îndoit cu arc bine amenajate produc piese defecte atunci când condițiile de proces se modifică. Recunoașterea defectelor comune și a cauzelor lor fundamentale este esențială pentru menținerea calității:

• Diametrul bobinei în afara toleranței: De regulă, este cauzată de variația de retur ca urmare a modificărilor proprietăților mecanice ale sârmei (un lot diferit de sârmă), schimbărilor de temperatură sau uzurii sculei. Corectați prin ajustarea poziției punctului de bobinare sau prin actualizarea valorii de compensare a returului elastic în programul CNC.
• Lungime liberă incorectă: Cauzat de alunecarea rolului de alimentare (role uzate, forță de strângere incorectă sau suprafață contaminată a sârmei) sau lungimea incorectă a programului de avans. Verificați starea rolei de alimentare și verificați din nou valorile programului în raport cu avansul de sârmă măsurat.
• Pas neuniform: Cauzat de instabilitatea sculei de pas, rulmenți uzați ai sculei de pas sau îndreptarea inconsecventă a firului. Inspectați și înlocuiți sculele de pas uzate. Verificați presiunea rolului de îndreptat.
• Bavuri pe capete tăiate: Cauzat de o lamă de tăiere tocită sau de sincronizarea incorectă a tăietorului. Înlocuiți sau ascuțiți din nou lama de tăiere. Verificați sincronizarea frezei în programul CNC.
• Deteriorarea suprafeței firului (zgârieturi, puncte plate): Cauzat de dimensiunea incorectă a canelurii rolei de alimentare, forță excesivă de strângere sau sârmă contaminată (sârmă, nisip). Selectați canalul corect al rolei pentru diametrul sârmei. Verificați calitatea firului de intrare. Curățați rolele și ghidajele.
• Sârmă încurcată sau îndoită: Cauzat de tensiune excesivă a plății, depășirea bobinei de sârmă sau configurarea incorectă a dispozitivului de îndreptat. Reglați tensiunea frânei payoff. Verificați și reglați presiunea rolei de îndreptat.

Producători de top de mașini de îndoit cu arc

Industria mașinilor de îndoit cu arcuri are un număr relativ mic de producători consacrați, majoritatea cu sediul în Europa și Asia. Iată câteva dintre cele mai recunoscute nume din industrie:

• Wafios (Germania): Unul dintre cei mai recunoscuți producători de mașini de formare a arcurilor și a sârmei din lume. Mașinile lor CNC de bobinat cu arc și mașinile de formare a sârmei sunt utilizate în industriile de înaltă precizie din întreaga lume. Modele precum seria FUL sârmă de mâner de la 0,1 mm la 20 mm.
• Itaya Engineering (Japonia): Cunoscut pentru mașinile de bobinare cu arc CNC de mare viteză, cu capabilități avansate multi-axe. Deosebit de puternic pe piața electronică și a arcurilor pentru instrumente de precizie.
• Reell Precision Manufacturing (SUA): Specializată în echipamente de fabricare a arcurilor de torsiune și a formei de sârmă, utilizate pe scară largă în industriile dispozitivelor medicale și electronice.
• Asahi Seiki (Japonia): Unul dintre cei mai mari producători de mașini de bobinare cu arc la nivel global. Prezență puternică pe piața arcurilor auto cu mașini cu came de mare viteză și CNC.
• NiceFon / Bamatec (China/Taiwan): Mașini CNC de îndoit arc, la prețuri competitive, adoptate pe scară largă de producătorii de arcuri din Asia și din ce în ce mai mult în alte regiuni. Oferiți o valoare bună pentru tipurile standard de arcuri.
• Simco Industries (SUA): Cunoscut pentru mașinile de bobinare cu arc de rezistență, capabile să manipuleze sârmă de diametru mare pentru producția industrială și de arc de suspensie.

Prețul mașinii variază enorm în funcție de capacitate. O mașină de bobinare cu arc CNC de bază pentru dimensiuni standard de sârmă poate începe de la 30.000–80.000 USD , în timp ce o mașină de formare a sârmei CNC cu mai multe axe de la un producător european premium poate depăși 300.000–500.000 USD când este complet utilat și echipat cu sisteme automate de inspecție.

Aplicații industriale ale mașinilor de îndoit cu arc

Arcurile sunt printre cele mai utilizate componente mecanice universal. Mașinile de îndoit arcuri sunt direct responsabile pentru producerea arcurilor utilizate într-o gamă extraordinară de industrii și produse:

• Automobile: Arcuri supape, arcuri elicoidale pentru suspensie, arcuri scaun, arcuri de retur pentru frâne și ambreiaje și arcuri de blocare a ușii. Un singur vehicul de pasageri poate conține peste 200 de izvoare individuale .
• Electronice și aparate: Arcuri de contact în comutatoare, relee, conectori și tastaturi. Arcuri de contact ale bateriei. Micro-arcuri de precizie în hard disk și pickup-uri optice.
• Dispozitive medicale: Arcuri pentru sistemele de livrare a stentului, arcuri de retur pentru instrumente chirurgicale, arcuri pentru implanturi medicale, arcuri pentru dispozitive ortopedice și arcuri pentru dispozitive de livrare a medicamentelor. Acestea necesită o curățenie extremă și adesea folosesc sârmă din oțel inoxidabil sau titan.
• Aerospațial și apărare: Arcuri actuator, arcuri mecanism de siguranță, arcuri scaun ejector și arcuri de fixare aerospațială. Acestea trebuie să îndeplinească standarde stricte de trasabilitate și testare a materialelor.
• Produse de consum: Arcuri interioare pentru saltea, mecanisme de mobilier, pixuri, brichete, jucării și articole sportive. Numai producția de arcuri pentru saltele este o piață masivă, cu saltele cu arcuri interioare care conțin sute de arcuri individuale.
• Utilaje industriale: Arcuri de matriță, arcuri de izolare a vibrațiilor, arcuri de supapă de siguranță și arcuri de ambreiaj în echipamente industriale. Acestea necesită adesea sârmă grea și capacitate mare de încărcare.

Considerații de siguranță pentru funcționarea mașinii de îndoit cu arc

Mașinile de îndoit cu arc implică piese rotative și alternative de mare viteză, sârmă de înaltă tensiune și unelte de tăiere ascuțite. Practicile adecvate de siguranță protejează operatorii și mențin fiabilitatea mașinii:

• Pericole legate de tensiunea firelor: Firul sub tensiune se poate rupe sau biciui periculos dacă sistemul de compensare pierde controlul. Utilizați întotdeauna controale adecvate ale tensiunii de amortizare și purtați protecție pentru ochi atunci când filetați sau manipulați firul.
• Arcuri zburătoare: Arcurile formate pot fi ejectate cu viteză mare din zona de bobinare. Mașinile trebuie să aibă apărători corespunzătoare și jgheaburi de colectare. Nu atingeți niciodată zona de bobinare în timpul funcționării.
• Capetele firelor ascuțite: Capetele tăiate ale firelor sunt extrem de ascuțite. Folosiți mănuși adecvate când manipulați sârmă și arcuri finite. Capacele de la capătul sârmei sau debavurarea trebuie efectuate pe piesele manipulate frecvent de utilizatorii finali.
• Apărarea mașinii: Toate componentele rotative (role de alimentare, came, curele de transmisie) trebuie protejate corespunzător conform reglementărilor locale de siguranță a mașinilor (OSHA 1910.212 în SUA; Directiva privind mașinile 2006/42/EC în Europa).
• Oprire de urgență: Toate mașinile de îndoit cu arc trebuie să aibă un buton de oprire de urgență clar accesibil care oprește imediat toate mișcările mașinii. Mașinile CNC ar trebui să aibă un circuit de oprire de urgență cu rating de siguranță care îndeplinește cerințele de oprire de Categoria 0 sau 1 conform EN 60204-1.
• Blocare/etichetare (LOTO): Înainte de orice schimbare a sculei, întreținere sau reglare în interiorul mașinii, alimentarea trebuie blocată și verificată dezactivată. Aceasta este o cerință obligatorie OSHA și o practică fundamentală de siguranță.
