Ce este o mașină de formare a arcurilor CNC? Care este principiul său de funcționare?

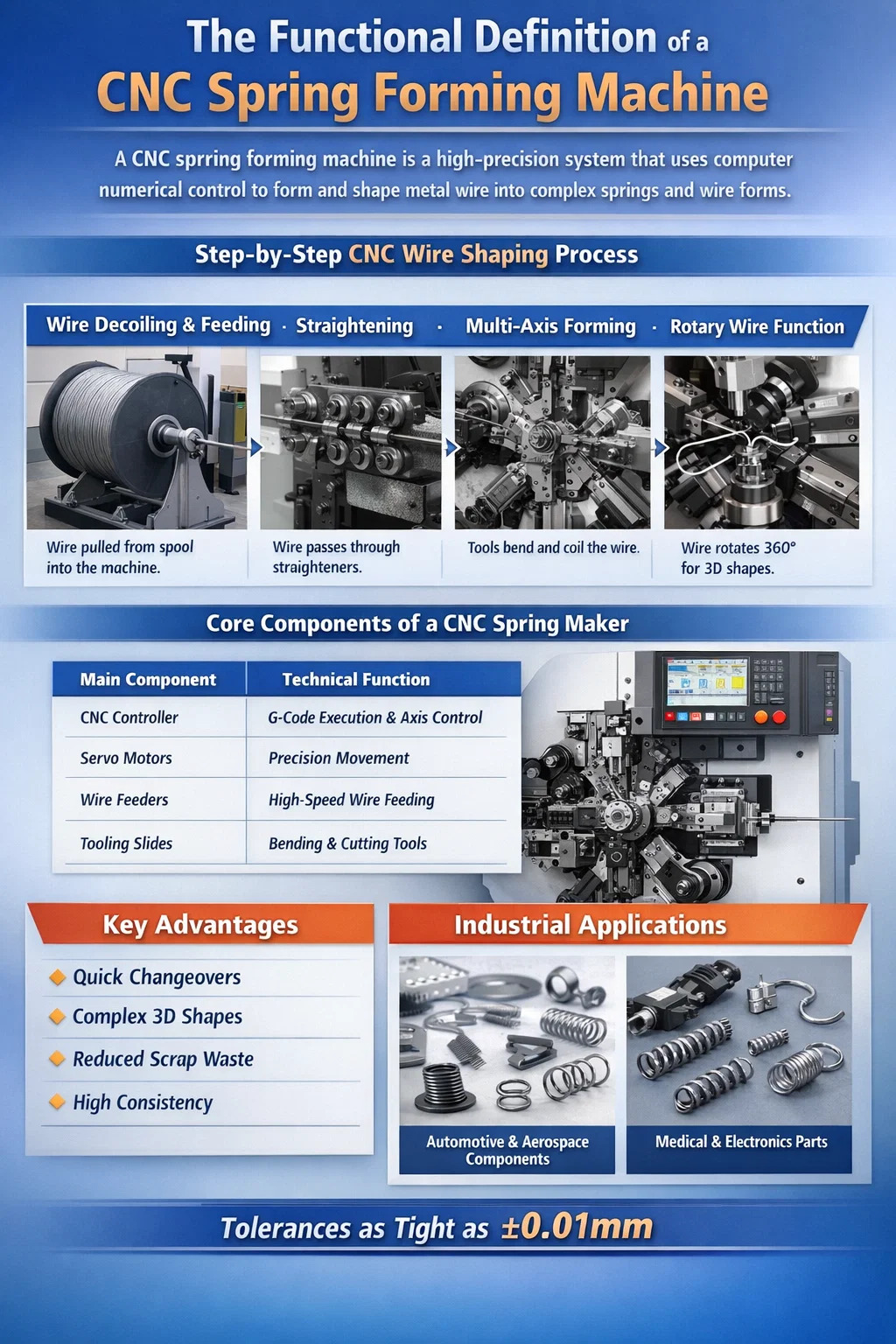

Definiția funcțională a a Mașină de formare a arcurilor CNC

A Mașină CNC de formare a arcurilor este un sistem de producție de înaltă precizie care utilizează control numeric computerizat pentru a automatiza îndoirea, bobinarea și modelarea sârmei metalice în geometrii complexe de arc și forme complicate de sârmă. Spre deosebire de producătorii tradiționali de arcuri mecanice care se bazează pe arbori cu came fixe, acest echipament modern folosește mai multe servomotoare independente pentru a controla diverse axe, permițând crearea de forme non-standard care ar fi imposibil de realizat manual.

Într-un mediu industrial standard, aceste mașini reprezintă coloana vertebrală a producției de componente de sârmă, capabile să manipuleze diametre de sârmă variind de la 0,15 mm până la peste 10 mm . Mașina funcționează prin alimentarea sârmei printr-o serie de role și modelarea acestuia folosind unelte specializate care se deplasează în spațiul tridimensional cu precizie chirurgicală. Această tehnologie asigură o rata de repetabilitate ridicată , menținând adesea toleranțe la fel de strânse ca ±0,01 mm peste serii de producție de milioane de unități.

Principiul de lucru pas cu pas al modelării sârmei CNC

Funcționarea a Mașină CNC de formare a arcurilor este o succesiune de mișcări mecanice extrem de sincronizate. Procesul începe cu materia primă și se termină cu o componentă finită, tratată termic sau gata de utilizare. Următoarele mecanici descriu călătoria firului prin mașină:

Desfăşurarea şi alimentarea sârmei

Firul metalic, de obicei realizat din oțel inoxidabil, oțel carbon sau aliaje de cupru, este tras dintr-o bobină sau bobină mare. Al mașinii sistem de alimentare cu sârmă folosește role de mare rezistență acționate de un servomotor cu cuplu mare. Aceste role trebuie să exercite suficientă presiune pentru a trage firul fără a-l aplatiza, asigurându-se că lungimea de alimentare este exactă la micromilimetru.

Îndreptarea și pregătirea materialului

Deoarece firul a fost depozitat într-o bobină, are o curbură naturală sau „memorie”. Înainte de orice modelare, firul trece prin îndreptatoare de sârmă . Acestea constau dintr-o serie de role dispuse atât în ​​plan orizontal cât și vertical. Prin tensiune alternativă, dispozitivul de îndreptat îndepărtează toate îndoirile și îndoiturile, prezentând o linie perfect dreaptă de sârmă sculelor de formare.

Formare sincronizată cu mai multe axe

Pe măsură ce firul iese din ghidajul central (pena), acesta intră în zona de formare. Într-o Mașină CNC de formare a arcurilor , mai multe glisiere de scule sunt poziționate în jurul firului. Fiecare diapozitiv se poate deplasa independent. De exemplu, într-un Mașină cu 12 axe , mai multe instrumente pot lovi firul din unghiuri diferite simultan sau într-o secvență pre-programată pentru a crea bucle, îndoituri sau bobine.

Rolul funcției firului rotativ

Multe mașini avansate au a axa de sârmă rotativă . În loc să miște doar uneltele în jurul firului, mașina poate roti firul în sine la 360 de grade. Acest lucru oferă o dimensiune suplimentară de flexibilitate, permițând formarea de forme 3D complexe fără a fi nevoie să opriți procesul de alimentare sau să utilizați setări de scule prea complicate.

Componentele de bază ale unui dispozitiv de fabricare a arcurilor CNC modern

Eficiența a Mașină CNC de formare a arcurilor este rezultatul sinergiei dintre hardware-ul său mecanic și sistemul electronic de control. Următorul tabel evidențiază componentele hardware esențiale găsite într-o mașină de calitate profesională.

Avantaje față de sistemele tradiționale cu came

Trecerea de la came mecanice la Mașină CNC de formare a arcurilor tehnologia a revoluționat peisajul producției de primăvară. Avantajele principale se concentrează pe eficiență și versatilitate:

• Timp de configurare redus: Mașinile tradiționale necesită ajustări manuale ale camei care pot dura între 4 și 8 ore. O mașină CNC poate fi reprogramată sub 30 de minute .
• Geometrie complexă: Aceste mașini pot produce arcuri duble de torsiune , contactele bateriei și firele 3D se formează într-o singură operațiune, eliminând necesitatea unei îndoiri manuale secundare.
• Economii de materiale: Controlul precis asupra operațiunilor de alimentare și tăiere minimizează fier vechi, care este un factor de cost semnificativ în producția de volum mare.
• Consecvență: Odată ce un program este verificat, mașina poate produce 100.000 de piese identice cu abatere zero, care este crucială pentru componentele critice pentru siguranță din industria auto.

Aplicații și rezultate industriale

Ieșirea a Mașină CNC de formare a arcurilor este folosit în aproape fiecare sector al vieții moderne. Deoarece mașina poate gestiona secțiuni transversale variate de sârmă (rotunde, plate sau pătrate), aplicațiile sale sunt aproape nelimitate:

Auto și aerospațial

Producătorii folosesc aceste mașini pentru a crea arcuri pentru cadru scaunului, arcuri supapelor motorului și cleme pentru injector de combustibil. Aceste piese trebuie să reziste la stres și temperaturi extreme, necesitând ca mașina să prelucreze aliaje de înaltă rezistență, cum ar fi Inconel sau Siliciu Cromat .

Electronice și echipamente medicale

La scară mică Mașină CNC de formare a arcurilors produce micro-arcuri pentru modulele camerelor smartphone și instrumentele chirurgicale. La această scară, precizia mașinii în manipularea sârmei la fel de subțire ca 0,1 mm este primordial.

Rezumatul tehnic final

În concluzie, cel Mașină CNC de formare a arcurilor reprezintă vârful tehnologiei de prelucrare a firelor. Combinând servomotoare puternice cu control software sofisticat, transformă o bobină simplă de sârmă într-o componentă mecanică complexă. Capacitatea sa de a efectua mai multe operațiuni - alimentare, îndreptare, îndoire, bobinare și tăiere - într-un singur ciclu automatizat îl face un activ indispensabil pentru orice fabrică modernă care urmărește producția de mare viteză și precizie ridicată.
