Cum funcționează o mașină de îndoit? Ghid de îndoire cu arc

Cum funcționează o mașină de îndoit: principiul de bază

O mașină de îndoit funcționează prin aplicarea unei forțe controlate unei piese de prelucrat - de obicei metal, sârmă sau tub - pentru a o deforma într-un unghi sau formă specifică fără tăiere sau sudură. Mașina folosește o combinație de un poanson ( matriță superioară ), o matriță ( matriță inferioară ) și un calibre din spate pentru a poziționa și îndoi materialul cu precizie repetabilă. Mecanica fundamentală se bazează pe depășirea limitei de curgere a materialului, astfel încât acesta să se deformeze permanent, rămânând în același timp sub rezistența la tracțiune pentru a evita fracturile.

În termeni practici, atunci când poansonul coboară în matriță, forțează tabla sau sârma să se conformeze geometriei matriței. Unghiul atins depinde de adâncimea de penetrare, lățimea deschiderii matriței și caracteristicile proprii ale materialului. Mașinile moderne de îndoit CNC controlează toate aceste variabile în mod digital, permițând toleranțe de până la ±0,1° la unghiul de îndoire și ±0,1 mm la poziționarea ecartamentului din spate.

Există mai multe metode primare de îndoire în uz industrial, fiecare potrivită pentru diferite materiale și volume de producție:

• Îndoirea aerului: Poansonul împinge materialul în matriță fără a atinge fundul. Unghiul final depinde de adâncimea de penetrare a poansonului. Aceasta este cea mai flexibilă metodă și reprezintă peste 60% din operațiunile de presă frână din întreaga lume.
• Îndoire (îndoire de jos): Poansonul antrenează materialul complet în matriță, obținând unghiuri foarte precise. Backback este minim, deoarece materialul este complet comprimat. Necesită mai mult tonaj - de obicei de 3-5 ori mai mult decât îndoirea aerului.
• Moneda: Metoda cu cea mai înaltă presiune, în care poansonul și matrița stoarce materialul până aproape de zero. Folosit pentru toleranțe extrem de strânse, adesea în industria aerospațială sau în fabricarea componentelor medicale.
• Îndoirea rolei: Trei role curbe treptat foaia sau placa în arce sau cilindri. Frecvent în fabricarea țevilor și a structurilor de oțel.
• Îndoire cu tragere rotativă: Folosit în principal pentru tuburi și profile. O matriță de clemă ține tubul în timp ce o matriță de îndoire se rotește în jurul unui centru fix, trăgând tubul în formă. Esențial pentru curbele cu rază strânsă de pe țevile de eșapament și cuștile de rulare.

Componentele cheie din interiorul unei mașini de îndoit

Înțelegerea a ceea ce face fiecare parte îi ajută pe operatori să rezolve problemele și să optimizeze calitatea ieșirii. Fiecare mașină de îndoit, indiferent de tip, împărtășește un set comun de componente mecanice și de control.

Cadrul și Patul

Cadrul mașinii este o structură din oțel sudat sau turnat care absoarbe forțele de îndoire fără a se deforma. La presele de frânare mari evaluate la 400 de tone sau mai mult, patul se deflectează măsurabil sub sarcină - uneori 0,3–0,5 mm pe o deschidere de 4 metri. Mașinile mai bune folosesc sisteme de încoronare (mecanice sau hidraulice pe bază de pană) pentru a compensa această deformare și pentru a menține consistența unghiului pe toată lungimea piesei.

Berbecul (Faza superioară)

Berbecul transportă sculele superioare (poanson) și este condus în jos de cilindri hidraulici, antrenări servo-electrice sau excentrice mecanice. Presele frane servo-electrice, acum standard în magazinele de tablă de precizie, ating o repetabilitate a poziționării de ±0,01 mm — semnificativ mai bun decât modelele hidraulice convenționale, care ating de obicei ±0,04 mm.

Scule: perforare și matriță

Raza vârfului poansonului, lățimea deschiderii matriței (deschidere în V) și raza umărului matriței afectează în mod direct calitatea îndoirii. O regulă standard este că deschiderea în V ar trebui să fie de 6-10 ori grosimea materialului. De exemplu, îndoirea oțelului moale de 3 mm utilizează de obicei o matriță în V de 20–24 mm. Utilizarea unei matrițe prea înguste provoacă subțierea și crăparea excesivă a materialului; o matriță prea largă mărește backback-ul și reduce precizia unghiului.

Sistem de măsurare din spate

Ecartamentul din spate este un opritor motorizat care poziționează materialul cu precizie înainte de fiecare îndoire. Calibrele moderne de spate cu mai multe axe (de obicei 4–6 axe) permit controlul CNC atât al adâncimii, cât și al înălțimii, permițând producerea automată a pieselor complexe cu flanșe, fără repoziționare manuală. Precizia ecartamentului din spate determină în mod direct toleranța lungimii flanșei, care la presele de frânare CNC bine întreținute rulează între ±0,1 și ±0,2 mm.

Controler CNC

Mașinile moderne de îndoit rulează controlere CNC dedicate (Delem, Cybelec sau sisteme brevetate) care stochează programele de îndoire, calculează tonaj necesar, compensează înapoi elastic și coordonează mișcarea pe mai multe axe. Programarea offline prin software CAD/CAM (de exemplu, Radan, SolidLucrări Bend) permite inginerilor să dezvolte secvențe de îndoire pe un computer și să le transfere direct pe mașină, reducând timpul de configurare cu 40-70% în comparație cu programarea manuală prin încercare și eroare.

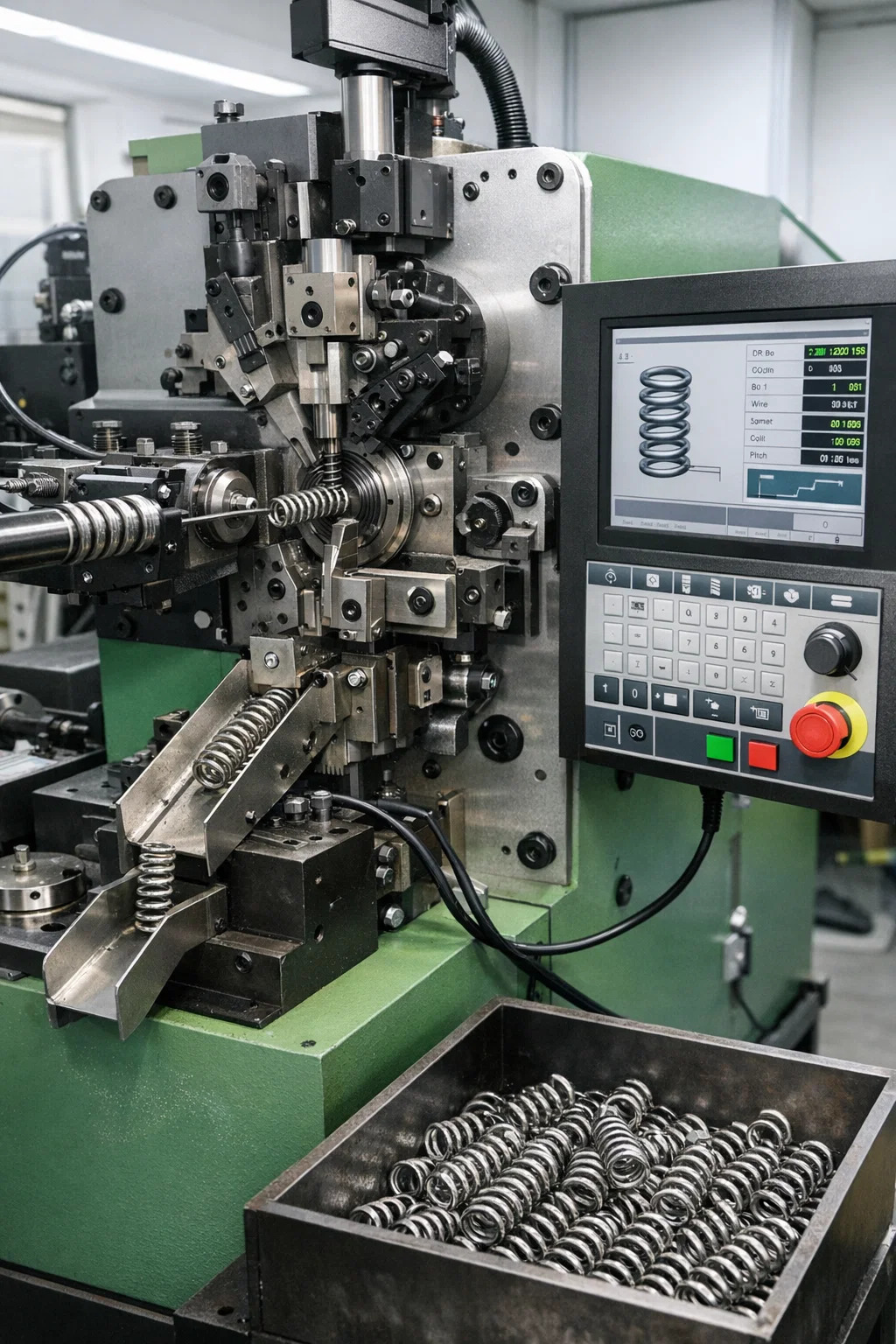

Cum a Mașină de îndoit cu arc Works

O mașină de îndoit cu arc este un tip specializat de mașină de îndoit proiectată special pentru a forma sârmă sau material plat în arcuri și forme asemănătoare arcurilor - inclusiv bobine, arcuri de torsiune, arcuri de compresie, arcuri de extensie și forme de sârmă personalizate. Spre deosebire de presa frana standard, o mașină de îndoit cu arc funcționează cu știfturi de îndoire rotative, came reglabile și un mecanism de alimentare a sârmei care lucrează împreună pentru a modela continuu firul pe măsură ce este alimentat prin mașină.

Ciclul fundamental de lucru al unei mașini de îndoit cu arc CNC trece prin următoarele etape:

1. Alimentare cu fir: Rolele de alimentare servomotor avansează firul de la o bobină la o lungime exactă. Precizia alimentării la mașinile moderne atinge ±0,02 mm pe ciclu.
2. Îndoire/înfăşurare: Știfturile de îndoire sau instrumentele de îndoire aplică forță laterală firului care avansează, înfășurându-l în jurul unui arbore de înfășurare sau printr-o serie de puncte de îndoire pentru a forma geometria dorită.
3. Controlul pasului: Un instrument de pas se mișcă axial pentru a controla distanța dintre bobine în arcurile de compresie sau extensie.
4. Tăiere: Odată ce arcul atinge lungimea programată, un tăietor taie firul în mod curat, iar arcul finit este aruncat într-un recipient de colectare sau într-un transportor.

Mașinile CNC de îndoit cu arc de mare viteză produc de obicei 30-200 de arcuri pe minut, în funcție de diametrul firului și de complexitatea arcului. Unele bobine de volum mare care rulează sârmă subțire (0,1–0,5 mm) în sectorul electronicii depășesc 400 de părți pe minut.

Tipuri de mașini de îndoit cu arc

Mașinile de îndoit arc vin în mai multe configurații, în funcție de tipul arcului și de cerințele de producție:

Springback: de ce contează și cum îl manipulează mașinile de îndoit

Springback este una dintre cele mai importante provocări în orice operațiune de îndoire, fie pe o presă de frână de tablă sau pe o mașină de îndoit cu arc. Când o forță îndoaie metalul, doar o parte a deformației este plastică (permanentă). Porțiunea elastică își revine odată ce forța este eliberată, determinând piesa să revină la forma sa inițială. Pentru tabla obișnuită de oțel moale, unghiurile de retur variază de obicei de la 1° la 5°, în timp ce oțelurile de înaltă rezistență și oțelul inoxidabil se pot retrage cu 6°–12° sau mai mult.

Mașinile de îndoit cu arc se confruntă cu o versiune deosebit de acută a acestei probleme. Întregul produs este definit de recuperarea sa elastică - un arc de compresie, de exemplu, trebuie să stocheze și să elibereze energie în mod previzibil, astfel încât procesul de înfășurare trebuie să țină seama exact de revenirea elastică pentru a atinge lungimea liberă și rata arcului țintă. Un arc care se întoarce mai mult decât a fost programat va fi prea lung; unul care se întoarce mai puțin va fi prea scurt și ambele vor eșua testarea la sarcină.

Metode de compensare utilizate la mașinile moderne

• Îndoire excesivă: Mașina se îndoaie în mod intenționat dincolo de unghiul țintă, calculând excesul necesar pentru a compensa înapoi. Sistemele CNC stochează în bazele lor de date valorile de corecție a respingerii specifice materialelor.
• Feedback de măsurare a unghiului: Unele prese frane de ultimă generație includ senzori de unghi laser sau optici integrati (de exemplu, sistemul CADMAN-Touch de la LVD) care măsoară unghiul real la mijlocul cursei și ajustează penetrarea pumnului în timp real.
• Compensarea bazei de date materiale: Mașinile CNC de îndoit cu arc stochează tabele de corecție pentru fiecare material de sârmă, diametru și temperare. Operatorii introduc specificația materialului, iar mașina ajustează automat poziția arborelui bobinaj și presiunea sculei de pas.
• Moneda: Presiunea aplicată suficientă pentru a deforma plastic aproape toată secțiunea transversală a materialului elimină aproape în întregime revenirea elastică, dar necesită de 5-8 ori mai multă forță decât îndoirea cu aer.

CNC vs. mașini manuale de îndoit: o comparație directă

Distincția dintre mașinile de îndoit controlate cu CNC și cele manuale depășește cu mult prețul. Fiecare are un context de operare specific în care oferă cel mai bun profit.

În special pentru mașinile de îndoit cu arc, sistemele CNC domină producția de volum mediu spre mare, deoarece geometria formei sârmei este aproape imposibil de reprodus în mod consecvent cu ajustările manuale ale bolțurilor atunci când ratele de rulare depășesc 50 de părți pe minut. Mașinile manuale de îndoit cu arc rămân viabile pentru lucrări de prototip, ateliere de reparații specializate și loturi foarte mici de arcuri de sârmă cu diametru mare, în care timpul de configurare a mașinii depășește timpul real de producție.

Materiale prelucrate de mașini de îndoit

Mașinile de îndoit nu sunt independente de material. Fiecare clasă de material răspunde diferit la forțele de îndoire, iar parametrii mașinii trebuie adaptați în consecință.

Materiale pentru presă frână din tablă

• Oțel moale (CR/HR): Materialul cel mai frecvent îndoit. Limita de curgere 250–350 MPa. Comportament iertător cu retur moderat. O foaie CR de 1 mm necesită aproximativ 12-18 tone pe metru de lungime de îndoire.
• Oțel inoxidabil (304/316): Rezistență mai mare (randament 205–310 MPa) dar o rată de întărire prin muncă substanțial mai mare. Necesită 1,5–2× tonajul de oțel moale și produce mai multă elasticitate. Raza de îndoire interioară minimă ar trebui să fie de cel puțin 1× grosimea materialului pentru a evita fisurarea.
• Aluminiu (5052, 6061): Rezistență mai mică, dar mai predispusă la retur datorită modulului elastic mai mic (~70 GPa față de 200 GPa pentru oțel). 6061-T6 este notoriu predispus la crăpare la raze ascuțite; T4 sau curele recoapte sunt preferate pentru curbele complexe.
• Oțel de înaltă rezistență (AHSS, HSLA): Limite de curgere de 550–1200 MPa. Respingere extrem de mare (adesea 8°–15° pe curba de 90°). Necesită o selecție atentă a sculelor și strategii de formare adesea dedicate.

Materiale de sârmă pentru mașină de îndoit cu arc

• Sârmă cu arc trasă tare (ASTM A227): Calul de lucru al industriei pentru arcuri de compresie de uz general. Rezistenta la tractiune 1200–2000 MPa in functie de diametru.
• Sârmă muzicală (ASTM A228): Cea mai mare rezistență la tracțiune a sârmelor cu arc obișnuite (până la 2350 MPa la 0,5 mm diametru). Folosit acolo unde durata de viață la oboseală și proprietățile mecanice consistente sunt critice.
• Sârmă cu arc inoxidabil (302/304): Rezistență la coroziune pentru procesarea alimentelor, aplicații marine și medicale. Rezistență mai mică decât firul muzical, dar durabilitate excelentă a mediului.
• Sârmă din aliaj de crom-siliciu/crom-vanadiu: Folosit pentru arcuri de temperatură înaltă (arcuri supapelor, componente ale motorului) unde temperaturile ridicate de funcționare ar face ca firul de carbon simplu să ia un set.

Cum să selectați mașina de îndoit potrivită pentru aplicația dvs

Alegerea mașinii greșite este o greșeală costisitoare. Mașina de îndoit potrivită depinde de cel puțin șase factori convergenți și fiecare trebuie evaluat împreună, mai degrabă decât izolat.

Materialul și grosimea piesei de prelucrat

Pentru tabla, scalele de tonaj necesar cu limita de curgere a materialului și grosimea pătratului . Dublarea grosimii materialului de aproximativ patru ori tonaj necesar. Un atelier care îndoiește în principal oțel moale de 3 mm până la 2.500 mm lățime are nevoie de aproximativ 100–160 de tone de capacitate de frână. Dacă mai târziu trebuie să îndoaie inoxul de 6 mm, aceeași piesă ar putea necesita 400 de tone - depășind cu mult valoarea nominală a mașinii.

Pentru lucrul cu arc, gama de diametre a sârmei conduce aproape exclusiv selecția mașinii. O mașină de îndoit cu arc proiectată pentru sârmă de 0,5–4 mm nu poate procesa în mod fiabil sârmă de 8 mm fără a risca suprasarcina motorului și ruperea sculei.

Geometria și complexitatea părților

Îndoirile simple 2D pe tabla plată pot fi gestionate de orice presă de frână. Piesele cu relații complexe ale flanșelor, îndoiri ale tivului sau unghiuri negative necesită scule decentrate, configurații speciale ale matrițelor sau manipulare robotică a pieselor. Pentru forme de sârmă cu geometrie 3D — cârlige, bucle și coturi cu mai multe planuri — numai o mașină de formare a sârmei CNC cu mai multe axe cu 6 sau mai multe axe controlate independent poate gestiona volumul de producție.

Volumul de producție

Un magazin care produce 50 de suporturi personalizate pe săptămână nu are nicio justificare pentru o presă frână CNC de 200.000 USD cu schimbător automat de scule. Dimpotrivă, un producător de arcuri care rulează 500.000 de arcuri de compresie pe lună nu se poate baza pe un bobinator semi-automat - timpul ciclului și uzura sculelor vor face costurile nesustenabile. Analiza pragului de rentabilitate arată în mod constant că mașinile CNC de îndoit cu arc își rambursează investiția în 12-24 de luni la rate de producție de peste 50.000 de piese pe lună în comparație cu alternativele manuale sau semi-automate.

Cerințe de toleranță

Piesele aerospațiale și medicale necesită în mod obișnuit unghiuri de îndoire menținute la ±0,25° și lungimi de flanșă la ±0,1 mm. Obținerea acestui lucru în mod fiabil pe o presă de frână hidraulică fără feedback de măsurare a unghiului este aproape imposibilă pe o serie de producție completă. Pentru îndoirea arcului, toleranțele de lungime liberă de ± 0,3 mm pe un corp cu arc de 50 mm necesită o mașină cu rezoluție stabilă de alimentare a sârmei și compensare constantă a returului - de obicei, realizabilă numai cu bobinatoare CNC servo-acționate.

Probleme comune în operațiile de îndoire și cauzele lor fundamentale

Chiar și mașinile bine configurate produc piese defecte atunci când variabilele nu sunt controlate. Următoarele probleme sunt cele mai frecvent raportate atât pentru operațiunile de presă de frână, cât și de mașina de îndoit cu arc.

Incoerența unghiului pe lungimea părții

Dacă unghiul de îndoire este corect în centru, dar se deschide spre capete, patul mașinii se deflectează sub sarcină. O îndoire de 3 metri pe o presă frână de 250 de tone fără încoronare activă poate prezenta 0,4–0,8 mm de deformare în centru față de capete, translativ la 1°–2° de variație a unghiului. Soluția este o masă de încoronare hidraulică sau mecanică sau segmente de scule mai scurte care permit reglarea pe secțiune.

Crăpare la raza de curbură

Fisurarea apare atunci cand deformarea fibrei exterioare depaseste capacitatea de alungire a materialului. Cauzele obișnuite includ utilizarea unei raze de perforare mai mică decât cea minimă recomandată pentru material (pentru aluminiul 6061-T6, raza interioară minimă este de obicei de 1,5–2× grosimea materialului), îndoirea pe direcția granulației tablei laminate sau utilizarea materialului întărit la lucru din operațiunile anterioare de formare. Rotirea piesei cu 90° față de direcția de rulare elimină adesea fisurarea materialelor limită.

Variația lungimii libere a arcului în îndoirea arcului

Împărțirea cu lungime liberă în arcurile de producție (de exemplu, ± 1 mm pe o țintă de ± 0,3 mm) are de obicei una din trei cauze: variația diametrului firului între bobine care depășește toleranța pentru care a fost calibrată mașina, schimbările de temperatură ale durității materialului pe serii lungi de producție sau role de alimentare uzate care alunecă intermitent. Înlocuirea inserțiilor rolelor de alimentare la fiecare 300–500 de ore de funcționare este întreținerea preventivă standard în magazinele de primăvară cu volum mare.

Răsuciți piesele din sârmă formată

Răsucirea se dezvoltă atunci când tensiunea reziduală din bobina de sârmă nu este eliberată uniform pe măsură ce sârma trece prin mașină. Un dispozitiv de îndreptat sârmă (rotativ sau de tip rolă) montat între bobina de sârmă și rolele de alimentare îndepărtează setul de bobine înainte de formare. Majoritatea setărilor de mașini de îndoit cu arc de producție includ un dispozitiv de îndreptat cu 7 sau 9 role ca echipament standard.

Cerințe de siguranță pentru operarea mașinilor de îndoit

Mașinile de îndoit - în special presele hidraulice de frânare evaluate la 100 de tone sau mai mult - generează forțe capabile să zdrobească mâinile și să provoace răni mortale. Standardele de siguranță nu sunt opționale în niciun mediu de operare profesional.

• Perdele luminoase și sisteme de siguranță cu laser: Presele moderne folosesc sisteme AOPD (Active Opto-electronic Protective Device) — perdele laser care opresc imediat berbecul dacă mâna unui operator intră în zona de pericol. Fiessler AKAS II și sistemele similare detectează obstacole de până la 14 mm la viteze de închidere de până la 10 mm/s.
• Comandă cu două mâini: La mașinile fără siguranță optică avansată, o cerință de activare cu două mâini ține mâinile operatorului departe de zona sculelor în timpul cursei de putere.
• Echipament individual de protectie: Mănușile rezistente la tăiere (EN388 nivel 4 sau mai mare), încălțămintea de siguranță și protecția ochilor împotriva bavurilor de metal sunt cerințe minime în majoritatea jurisdicțiilor.
• Apărarea mașinii de îndoit cu arc: Deoarece mașinile de îndoit cu arc ejectează piesele cu viteză, iar firul se poate biciui dacă se rupe sub tensiune, este necesară protejarea perimetrului complet cu uși de acces interblocate. Standardele ISO 11161 și EN 13857 definesc distanțele minime de siguranță pentru o astfel de pază.
• Întreținerea sistemului hidraulic: O presă de frână hidraulică cu etanșare poate scăpa berbecul sub gravitație. Supapele de siguranță anti-cădere (supape de reținere direct la cilindru) sunt obligatorii la toate mașinile moderne și ar trebui inspectate anual.

Practici de întreținere care prelungesc durata de viață a mașinii de îndoit

O mașină de îndoit bine întreținută ar trebui să ofere 20-30 de ani de serviciu productiv. Mașinile neglijate se deteriorează rapid, producând piese în afara toleranței și creând pericole pentru siguranță. Următoarele practici de întreținere nu sunt negociabile în mediile de producție.

• Zilnic: Curățați suprafețele sculelor pentru a preveni vârfurile perforate și umerii matriței. Inspectați furtunurile hidraulice pentru uzări sau plâns. Verificați opritoarele manometrului din spate pentru resturile care ar poziționa greșit piesele.
• Săptămânal: Verificați nivelul și starea lichidului hidraulic. Inspectați codificatoarele liniare (dacă sunt instalate) pentru contaminare. Verificați precizia de poziționare a manometrului din spate cu un comparator față de o oprire de referință.
• Lunar: Lubrifiați ghidajele berbecului, șuruburile pentru calibrul din spate și șuruburile cu bile conform programului de ungere al producătorului. Verificați uzura sistemelor de prindere a sculelor.
• Anual: Schimbarea completă a fluidului hidraulic (de obicei ISO VG46 sau VG68, în funcție de climă). Inspectați garniturile cilindrilor. Efectuați calibrarea laser sau optică a sistemului de referință de unghi al mașinii. Pentru mașinile de îndoit cu arc, înlocuiți știfturile de îndoire și arborele spiralate care prezintă o uzură măsurabilă.

Uneltele sunt de obicei cel mai mare cost de întreținere recurentă atât în presă de frână, cât și în operațiunile mașinii de îndoit cu arc. Vârfurile de perforare sunt uzate și tăiate; umerii matriței se erodează din contactul repetat cu metalul. Un singur set de instrumente de presă frână de precizie pentru o mașină de 3 metri poate costa 3.000 USD–15.000 USD, făcând depozitarea adecvată (rafturi pentru scule, capace de protecție) și procedurile de manipulare o măsură de control direct al costurilor.
