Mașină de îndoit sârmă CNC: tipuri, specificații și ghid de cumpărare

Ce face de fapt o mașină de îndoit sârmă CNC - și de ce contează

O mașină de îndoit sârmă CNC este un sistem automat de producție care alimentează, poziționează și îndoaie sârmele metalice în forme geometrice precise folosind servomotoare controlate de computer și unelte programabile. Răspunsul scurt dacă aveți nevoie de unul: dacă volumul dvs. de producție depășește câteva sute de piese identice de sârmă pe zi, îndoirea manuală sau semi-automată vă costă aproape sigur mai mult decât mașina în sine. Îndoitoarele de sârmă CNC moderne pot produce forme complexe de sârmă 2D și 3D cu toleranțe de ±0,1 mm , la viteze pe care operatorii manuali pur și simplu nu le pot egala în mod constant.

Aceeași platformă care îndoaie forme de sârmă structurală funcționează și ca a mașină de îndoit cu arc atunci când sunt echipate cu unelte adecvate și module software. Această capacitate cu două funcții este unul dintre motivele pentru care mașinile de îndoit sârmă CNC au devenit alegerea implicită în industrii, de la scaune pentru automobile până la fabricarea de dispozitive medicale. În loc să investească în două sisteme separate, producătorii configurează o singură platformă CNC pentru a gestiona atât formele de sârmă, cât și arcurile de compresie sau torsiune, în funcție de programul de producție.

Acest articol acoperă modul în care funcționează aceste mașini, ce separă modelele entry-level de cele de ultimă generație, care industrii se bazează cel mai mult pe ele și ce ar trebui să evaluați înainte de a cumpăra sau de a actualiza un sistem.

Mecanica de bază: Cum funcționează mașinile de îndoit sârmă CNC

Înțelegerea secvenței mecanice vă ajută să evaluați specificațiile mașinii în mod inteligent, mai degrabă decât să comparați cifrele din broșură izolat. Procesul începe la sistemul de alimentare a sârmei, unde un dispozitiv de îndreptat îndepărtează bobina din sârma bobină înainte de a intra în capul de îndoire. Precizia alimentării în această etapă este critică - o eroare de 0,5 mm pe ciclul de alimentare compuși într-o piesă complexă cu 20 de curburi într-o componentă complet inutilizabilă.

Capul de îndoire și sistemul de scule

Capul de îndoit este inima oricărei mașini de îndoit CNC. De obicei, constă dintr-un știft central de îndoire, un deget de îndoire care se rotește în jurul lui și un mecanism de prindere care ține firul în timpul îndoirii. La mașinile de bază, direcția de îndoire este fixă, ceea ce înseamnă că operatorul trebuie să rotească manual firul pentru piese 3D complexe. Pe sistemele medii și industriale, capul de îndoire în sine se rotește - adesea numit cap de îndoire rotativ - permițând mașinii să creeze forme de sârmă 3D într-un singur ciclu neîntrerupt.

Sistemele de ultimă generație de la producători, cum ar fi Wafios, BendRobotics și Meba capete de îndoire cu până la 7 axe controlate , permițând geometrii care ar fi imposibile pe echipamentele convenționale. Sculele în sine - știfturi, degete și formatoare - sunt de obicei fabricate din oțel de scule întărit sau carbură și sunt dimensionate pentru a se potrivi cu diametrul firului. Schimbarea între diametrele sârmei necesită de obicei o schimbare a sculelor care durează 15-45 de minute, în funcție de designul mașinii.

Servomotoare și control al mișcării

Mașinile moderne de îndoit sârmă CNC înlocuiesc actuatoarele hidraulice cu servomotoare AC sau DC pe fiecare axă. Sistemele servo-acționate răspund mai rapid, consumă mai puțină energie și permit controlerului să înregistreze date de poziție în timp real pentru verificarea calității. Controlerul de mișcare - de obicei o unitate CNC proprietară sau un PC industrial care rulează software specializat - interpretează secvența de îndoire programată și coordonează toate axele simultan. Viteza de avans, unghiul de îndoire, direcția de îndoire și tăierea sunt toate sincronizate în câteva milisecunde.

Unele mașini folosesc un sistem mecanic cu came pentru piese simple, de mare volum, unde flexibilitatea servo nu este necesară, dar acestea sunt din ce în ce mai rare în instalațiile noi. Tendința este ferm către platformele cu toate servo, deoarece acestea se potrivesc cu schimbări rapide de program - o necesitate în mediile de atelier unde 20 de forme diferite de fire pot rula într-o singură tură.

Sisteme de tăiere

Sârma este tăiată după îndoire folosind fie un mecanism de tăiere prin forfecare, fie un mecanism de tăiere rotativă. Tăierea prin forfecare este mai rapidă și funcționează bine pentru sârmă moale până la mediu-dure de până la aproximativ 8 mm diametru. Tăierea rotativă produce un finisaj mai curat, cu bavuri minime, ceea ce este important în aplicațiile în care capetele de sârmă intră în contact cu etanșările, părțile mobile sau pielea umană. Unele configurații de mașini de îndoit cu arc utilizează o unealtă de tăiere dedicată care formează și bobina de capăt simultan, eliminând o operație secundară.

Categorii de mașini și pentru ce este construită fiecare

Mașinile CNC de îndoit sârmă nu sunt o singură categorie. Piața se întinde pe mașini care costă sub 30.000 USD și produc suporturi 2D simple, până la sisteme de peste 500.000 USD care îndoaie sârmă structurală grea pentru aplicații auto sau construcții. Alegerea unei categorii greșite este cea mai frecventă și costisitoare greșeală pe care o fac cumpărătorii.

Capacitate 2D vs. 3D

O mașină de îndoit sârmă CNC 2D îndoaie sârmă într-un singur plan. Piesa finită poate fi ridicată de pe o suprafață plană fără ca nicio porțiune să se ridice deasupra sau sub acel plan. Aceasta acoperă o proporție foarte mare de forme de sârmă utilizate în corpurile de vânzare cu amănuntul, componentele HVAC și hardware-ul de consum - produse în care costul suplimentar al capabilității 3D este inutil. O mașină 3D adaugă o axă de rotație capului de îndoire sau tubului de alimentare a sârmei, permițând piesei să se spiraleze sau să se răsucească în trei dimensiuni. Cadrele scaunelor auto, suporturile lombare ergonomice și ghidajele complexe de sârmă medicală necesită toate capacitate 3D.

Mașină de îndoit cu arc ca subcategorie

O mașină de îndoit cu arc este, din punct de vedere tehnic, o variantă specializată a familiei de mașini de îndoit CNC, optimizată pentru bobinarea sârmei în geometriile arcurilor. Diferența mecanică cheie este unealta de bobinare - un model întărit poziționat exact în raport cu linia centrală a firului pentru a controla diametrul bobinei - combinat cu un instrument de pas care avansează bobinele axial. Mașinile moderne CNC de îndoit cu arc pot produce arcuri de compresie, arcuri de extensie cu cârlige deschise sau închise și arcuri de torsiune cu unghiuri arbitrare ale picioarelor , toate în cadrul aceluiași ciclu de program. Comutarea între tipurile de arc necesită de obicei doar o schimbare de program și o ajustare minoră a sculelor, mai degrabă decât o schimbare completă a mașinii.

Compatibilitatea materialelor și specificațiile firelor

Materialul care este îndoit afectează fiecare aspect al selecției mașinii: forța de îndoire necesară, geometria sculelor, compensarea de respingere necesară și rata de uzură a sculelor. Presupunând că o mașină specificată pentru sârmă de oțel moale va funcționa la fel de bine pe sârmă cu arc inoxidabil sau cu conținut ridicat de carbon este o eroare comună și costisitoare.

• Sârmă de oțel moale (AISI 1006–1018): Cel mai ușor material de îndoit, cu elasticitate scăzută și ductilitate bună. Majoritatea mașinilor de îndoit sârmă CNC sunt evaluate pentru acest material la specificațiile lor de diametru maxim.
• Oțel inoxidabil (304, 316, 316L): Necesită cu aproximativ 50–70% mai multă forță de îndoire decât oțelul moale de același diametru, datorită rezistenței la tracțiune mai mare și a revenirii elastice mai mari. Mașinile trebuie să fie reduse în mod corespunzător - o mașină evaluată pentru oțel moale de 8 mm poate manipula în mod fiabil doar oțel inoxidabil de 5–6 mm.
• Oțel pentru arcuri cu conținut ridicat de carbon (ASTM A228, A227): Folosit în principal în aplicațiile mașinilor de îndoit cu arc. Rezistența la tracțiune poate ajunge la 2.000 MPa în calibrele de sârmă fine, necesitând scule robuste și algoritmi precisi de compensare a returului în controlerul CNC.
• Sârmă de aluminiu: Cerință de forță mai mică, dar semnificativ mai moale, ceea ce înseamnă că semnele de scule sunt vizibile dacă finisarea suprafeței sculelor este inadecvată. Folosit în corpuri de iluminat ușoare și aplicații de afișare.
• Titan și aliaje speciale: Necesită scule specializate, viteze de îndoire mai mici și, adesea, recoacere între operații. Mașinile CNC de îndoit sârmă pentru aceste materiale sunt de obicei construite la comandă sau puternic modificate de la platformele standard.

Springback - recuperarea elastică a sârmei după eliberarea unei coturi - variază semnificativ între materiale și chiar între loturile de sârmă din același material. Controlerele CNC de înaltă calitate includ tabele de compensare a returului care ajustează unghiul real de îndoire programat dincolo de unghiul țintă pentru a obține geometria finală corectă. Unele sisteme folosesc măsurarea în proces cu o cameră sau o sondă de contact pentru a detecta unghiurile reale de îndoire și pentru a corecta în timp real, reducând deșeurile în primele părți ale unui nou program.

Programare și software: diferențiatorul real competitiv

Două mașini cu specificații mecanice aproape identice pot produce rezultate foarte diferite în lumea reală, în funcție de platforma software. Timpul de programare, eficiența schimbării și capacitatea de a importa geometria din sistemele CAD sunt acum la fel de importante ca și capacitatea mecanică - în special în medii cu producție scurtă și schimbări frecvente ale pieselor.

Programare offline și import CAD

Platformele software de top pentru mașini de îndoit sârmă CNC - inclusiv Wafios Wafios FMG, Simplex și sistemele proprietare Numalliance - permit operatorilor să importe geometria sârmei direct din fișierele DXF sau STEP. Software-ul calculează automat secvența de îndoire necesară, pozițiile sculelor și revenirea elastică estimată. Aceasta înseamnă că un nou program de piese poate fi creat offline în 20-60 de minute, în loc să petreceți ore întregi pe mașină care rulează piese de probă. În medii cu amestec ridicat, această capacitate poate fi recuperată singură 2-4 ore-mașină pe tură care altfel ar fi pierdut la schimbare.

Simulare și detectare a coliziunilor

Înainte de a rula un nou program pe mașina propriu-zisă, software-ul de simulare redă secvența completă de îndoire în 3D, semnalând potențialele coliziuni între sculele de îndoire, sârmă și porțiunile deja îndoite ale piesei. Acest lucru este deosebit de valoros pentru formele complexe de sârmă 3D în care o îndoire oarbă ar putea conduce firul în capul mașinii. Prinderea unei coliziuni în simulare, mai degrabă decât în ​​producție, previne deteriorarea sculelor, care poate costa între 2.000 și 15.000 USD pentru reparație, în funcție de tipul de mașină.

Specificații software pentru mașină de îndoit cu arc

Software-ul mașinii de îndoit cu arc adaugă parametri care nu sunt prezenți în programele generale de îndoire a sârmei: diametrul bobinei, pasul, lungimea liberă, numărul de bobine active și configurația finală. Platformele avansate permit operatorului să introducă specificațiile funcționale ale arcului — rata arcului, sarcina de lucru la o anumită deformare — iar software-ul calculează înapoi diametrul firului și geometria bobinei necesare, apoi generează automat programul mașinii. Acest lucru elimină iterația manuală pe care proiectanții de arcuri o făceau în mod tradițional prin bobinarea de probă și testarea sarcinii.

Conectivitate de date și integrare în industria 4.0

Mașinile moderne de îndoit sârmă CNC acceptă din ce în ce mai mult protocoalele de date OPC-UA sau MQTT, permițând transmiterii în timp real a datelor de producție - număr de cicluri, coduri de eroare, citiri ale forței de îndoire și identificatori de program. Acest lucru le permite planificatorilor de producție să monitorizeze producția în raport cu programul, fără a merge pe jos, iar echipele de întreținere să urmărească ciclurile de uzură a sculelor și să programeze înlocuirea înainte de apariția defecțiunilor. Mașinile cărora le lipsesc aceste interfețe devin o responsabilitate în instalațiile care implementează strategii de colectare a datelor la nivel de fabrică.

Industrii și aplicații care determină cererea de îndoire a sârmei CNC

Piața globală a echipamentelor de formare a sârmei a fost evaluată la aproximativ 1,8 miliarde de dolari în 2023 și continuă să crească, determinată în primul rând de cerințele de ușurare a autovehiculelor, de creșterea sectorului dispozitivelor medicale și de extinderea infrastructurii de realizare a comerțului electronic, care necesită volume enorme de componente de stocare și afișare.

Producție de automobile

Automotive este cea mai mare piață finală unică pentru mașinile de îndoit sârmă CNC. Un vehicul tipic pentru pasageri conține 200–400 de forme individuale de sârmă , variind de la arcuri ale cadrului scaunului și arcuri de sprijin lombar la tije de sprijin pentru capotă, legături ștergătoare de parbriz și ghidaje pentru cablurile compartimentului motorului. Vehiculele electrice adaugă complexitate formei firelor în sistemele de reținere a modulelor bateriei și ansamblurile de management termic. Furnizorii auto de nivel 1 operează de obicei mai multe mașini CNC de îndoit sârmă per celulă de producție, cu timpi de schimbare sub 10 minute, conform așteptărilor contractuale din partea clienților OEM.

Dispozitive medicale și instrumente chirurgicale

Îndoirea sârmei medicale cuprinde firele de ghidare cu nitinol, instrumentele chirurgicale inoxidabile, componentele implantului ortopedic și cadrele complicate de sârmă utilizate în dispozitivele chirurgicale minim invazive. Aceste aplicații necesită cea mai mare precizie de poziție posibilă - toleranțe de ±0,05 mm sunt comune - combinate cu trasabilitatea completă a lotului de material și a parametrilor mașinii pentru conformitatea cu reglementările. Mașinile de îndoit CNC utilizate în producția medicală rulează de obicei programe de certificare care înregistrează fiecare parametru de îndoire pentru fiecare piesă și stochează datele cu un număr de serie unic al piesei.

Producție de primăvară

Producătorii dedicați de arcuri operează mașini CNC de îndoit arc ca echipamente de producție primară. Un magazin de primăvară de dimensiuni medii ar putea funcționa 5–20 de mașini CNC de îndoit cu arc simultan , fiecare producând un tip diferit de arc. Aplicațiile se referă la suspensii auto și arcuri ale trenului de supape, arcuri pentru mașini industriale, electronice de larg consum (comutatoare cu tastatură, mecanisme stilou) și sisteme de acționare aerospațială. Segmentul mașinilor de îndoit cu arc este una dintre subcategorii cu cea mai rapidă creștere din cauza cererii din partea sistemului de baterii pentru vehicule electrice și a sectoarelor de stocare a energiei, unde încărcarea precisă a arcului este esențială pentru compresia celulelor și gestionarea contactului termic.

Corpuri de vânzare cu amănuntul și sisteme de afișare

Rafturile de afișare din sârmă, separatoarele de rafturi, cârligele cu cuie și sistemele de coșuri sunt produse în volume enorme de producători specializați de forme de sârmă care deservesc lanțurile de retail. Acest segment pune în valoare debitul ridicat în detrimentul preciziei extreme - o mașină de îndoit sârmă CNC 2D care funcționează la 1.500 de părți pe oră pe un program simplu de cârlig de vânzare cu amănuntul reprezintă nucleul multor afaceri cu dispozitive de afișare. Costurile scăzute ale materialelor și prețurile la nivel de mărfuri din acest segment pun un plus pe timpul de funcționare al mașinii și eficiența schimbării.

HVAC și producție de aparate

Rafturile pentru frigider, rafturile pentru cuptor, suporturile tamburului mașinii de spălat și cadrele grilajului HVAC sunt toate produse din sârmă fabricate pe mașini de îndoit sârmă CNC. Acestea sunt forme de sârmă de volum mare, relativ simple, în care o mașină 2D sau 3D simplă care rulează în mod automat cu intervenția minimă a operatorului este modelul standard de producție. Oțelul inoxidabil și oțelul moale zincat sunt materialele dominante în acest segment.

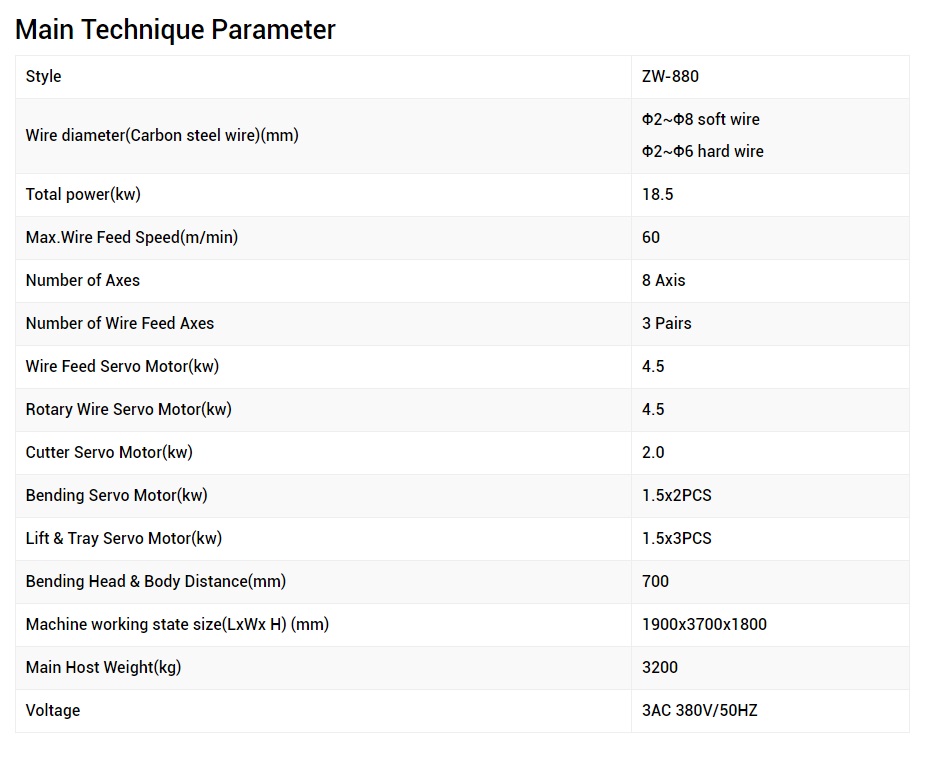

Specificații cheie de evaluat înainte de cumpărare

Specificațiile mașinii nu sunt întotdeauna direct comparabile între producători, iar unele cifre sunt prezentate în cele mai bune condiții, care ar putea să nu reflecte cerințele dvs. reale de producție. Următoarele criterii ar trebui evaluate critic pentru fiecare decizie de cumpărare.

• Gama de diametre a firului: Verificați întotdeauna că diametrul nominal poate fi atins cu materialul și temperatura specifică a firului, nu doar cu oțel moale recoapt. Cereți producătorilor să demonstreze mașina cu materialul dvs. real.
• Număr de axe controlate: Mai multe axe permit piese mai complexe, dar adaugă și complexitate și costuri de programare. Nu cumpărați capacitatea cu 6 axe dacă gama dvs. de produse necesită doar 3.
• Forța de încovoiere și cuplul: Evaluat în kN sau Nm, acesta determină dimensiunea maximă a firului și duritatea pe care o poate suporta mașina. Luați în considerare o marjă de minim 20% peste cerințele dvs. calculate pentru a se adapta la variația materialului și la uzura sculelor.
• Precizia și repetabilitatea alimentării: Căutați o precizie de alimentare de ±0,1 mm sau mai bună. Repetabilitate (capacitatea mașinii de a atinge constant aceeași poziție) este adesea mai bună decât acuratețea absolută și este mai relevantă pentru calitatea producției.
• Timp de schimbare: Solicitați o demonstrație live a unei schimbări complete între două programe piese diferite. Aceasta este mai informativă decât orice figură din fișa de specificații.
• Ecosistem software: Evaluați capacitatea de programare offline, formatele de import CAD acceptate, opțiunile de export de date și disponibilitatea suportului software instruit în regiunea dvs.
• Disponibilitatea pieselor de schimb și timpii de livrare: O mașină care stă inactiv timp de 6 săptămâni în așteptarea unui servomotor proprietar este mult mai costisitoare decât sugerează prețul său de achiziție. Verificați dacă piesele de uzură și componentele critice sunt stocate local sau disponibile cu un timp de livrare pe care programul dumneavoastră de producție îl poate absorbi.
• Suport de instruire și punere în funcțiune: Noile mașini CNC de îndoit sârmă necesită de obicei 3-5 zile de punere în funcțiune la fața locului și instruire a operatorului pentru a obține o producție fiabilă. Confirmați ce este inclus în prețul de achiziție și ce implică costuri suplimentare.

Indicatori de productivitate: cum arată producția reală

Cifrele de timp ciclului publicate de la producătorii de mașini reprezintă condiții ideale — sârmă curată, geometrie simplă, scule optime, operator experimentat. Producția reală într-un mediu de producție tipic rulează la 65–85% din debitul nominal atunci când se iau în considerare schimbările de materiale, opririle minore, deșeurile la pornirea programului și întreținerea programată. Planificarea a aproximativ 70% din debitul nominal este o abordare conservatoare și defensabilă pentru planificarea capacității.

Luați în considerare un atelier de lucru care produce o formă de sârmă din oțel inoxidabil cu 12 coturi, folosind o mașină de îndoit sârmă CNC cu 4 axe, evaluată la 400 de părți pe oră pe sârmă de oțel moale de 4 mm. Cu inox de același diametru, așteptați-vă la o reducere a vitezei cu 30–40% datorită rezistenței mai mari a materialului - numiți-l 250–280 părți pe oră la eficiență maximă sau aproximativ 175–200 părți pe oră la 70% utilizare. Într-o tură de 8 ore, rezultă aproximativ 1.400–1.600 de piese - o cifră care trebuie să se alinieze cu cererea zilnică și cu obiectivele de stoc înainte de a vă angaja să achiziționați o mașină.

Pentru aplicațiile mașinilor de îndoit cu arc, debitul depinde în mare măsură de complexitatea arcului. Un arc de compresie cilindric simplu, fără configurație de capăt specială, poate rula cu 300-500 de bucăți pe minut pe o bobinatoare CNC de mare viteză. Un arc de torsiune cu două picioare poziționate precis la orientări unghiulare diferite ar putea rula cu doar 20-50 de bucăți pe minut. Ambele sunt produse pe aceeași categorie de mașini — geometria determină rata de ieșire, nu doar viteza nominală a mașinii.

Cerințe de întreținere și costul total de proprietate

Prețul de achiziție al unei mașini de îndoit sârmă CNC este de obicei 50-65% din costul total pe o durată de viață de 10 ani. Sculele, întreținerea și consumul de energie reprezintă restul. Înțelegerea acestor costuri în avans previne surprizele bugetare care subminează cazul de afaceri pentru investiție.

Uzura și înlocuirea sculelor

Știfturile și degetele de îndoit sunt articole consumabile. Pe o mașină de mare producție care rulează sârmă inoxidabilă, un știft de îndoire ar putea dura 500.000–2.000.000 de cicluri înainte de înlocuire. La 250 de piese pe oră cu 12 îndoiri pe parte, adică 3.000 de îndoiri pe oră - ceea ce înseamnă că un știft ar putea avea nevoie de înlocuire la fiecare 170-670 de ore de timp de producție. Sculele din carbură durează de 3–5 ori mai mult decât oțelul standard pentru scule, dar costă cu 4–6 ori mai mult pe unitate. Alegerea corectă depinde de volumul dumneavoastră de producție și de toleranța timpului de nefuncționare.

Program de întreținere preventivă

Producătorii recomandă în mod obișnuit verificări zilnice ale lubrifierii, inspecția săptămânală a rolelor de îndreptare și rolelor de antrenare, inspecția lunară a cuplajelor servomotoarelor și feedback-ul codificatorului și inspecția anuală a ansamblului rulmentului capului de îndoire. Mașinile care funcționează în medii cu praf sau umede - frecvente în atelierele de fabricație - necesită curățare și inspecție mai frecventă a carcasei electrice. Neglijarea sistemului de îndreptat este cea mai frecventă eroare de întreținere: rolele de îndreptat uzate permit fixarea bobinei reziduale în fir, ceea ce introduce erori de poziție care apar ca variații aleatorii în geometria piesei finite.

Consum de energie

O mașină de îndoit sârmă CNC cu toate servomotoare în intervalul de diametre a sârmei 4–8 mm trage de obicei 3–8 kW în timpul îndoirii active , cu vârfuri în timpul fazei de accelerare. Aceasta este substanțial mai mică decât mașinile hidraulice echivalente, care funcționează în gol la presiunea maximă a pompei. Economiile de energie obținute prin trecerea de la sistemele hidraulice la sistemele servo-acționate contribuie adesea semnificativ la calcularea rambursării unei actualizări a mașinii, în special în instalațiile cu costuri ridicate de energie electrică sau programe de reducere a carbonului activ.

Integrarea automatizării: dincolo de mașină în sine

O mașină de îndoit CNC autonomă este adesea doar o componentă într-o celulă de producție automată mai largă. Ieșirea mașinii de îndoit poate fi alimentată direct într-un dispozitiv de sudură, o presă de formare, o stație de asamblare sau un sistem de inspecție. Proiectarea corectă a acestor interfețe de la bun început este mult mai ieftină decât adaptarea lor după instalare.

Configurațiile obișnuite de automatizare în aval includ descărcarea benzii transportoare pentru forme de sârmă 2D de volum mare, plasarea pieselor robotizate pentru formele 3D unde orientarea contează pentru asamblarea în aval, sisteme de inspecție vizuală care verifică geometria piesei finite în raport cu un șablon CAD și resping piesele care nu au toleranță înainte de a ajunge la linia de asamblare și automatizarea bobinei care elimină bobinarea automată, fără a opri bobinarea mașinii. cea mai mare sursă de timp neplanificat la instalațiile de îndoit CNC de înaltă producție.

Pentru celulele mașinilor de îndoit cu arc, sistemele automate de numărare, sortare și ambalare sunt standard în producția de arcuri de volum mare. Arcurile sunt descărcate în alimentatoare vibratoare cu bol, care le orientează pentru ambalarea automată sau operațiuni secundare, cum ar fi termostabilizare, granulație sau acoperire. Integrarea acestor sisteme necesită o atenție deosebită geometriei arcului - un arc care este predispus la încurcare va provoca blocaje persistente în echipamentele de manipulare vibratoare, o problemă care este mult mai ușor de rezolvat în etapa de proiectare decât după instalarea echipamentului.

Întrebări frecvente despre mașinile CNC de îndoit sârmă

Care este volumul minim de producție care justifică o mașină de îndoit sârmă CNC?

Nu există un prag universal, dar majoritatea producătorilor constată că îndoirea sârmei CNC devine rentabilă la volume de peste 500-1.000 de piese identice pe zi pentru o piesă care necesită mai mult de 3 îndoiri. Sub acest volum, sculele manuale sau semi-automate cu echipamente mai simple oferă de obicei un randament mai bun. Atelierele care se ocupă de lucrări cu amestec foarte mare, cu volum redus, uneori justifică mașinile CNC special pentru capacitatea lor de schimbare rapidă, mai degrabă decât pentru randamentul.

Pot fi o mașină de îndoit CNC și o mașină de îndoit cu arc să fie aceeași unitate?

Da. Multe platforme moderne de îndoire a sârmei CNC pot fi configurate pentru bobinarea cu arc prin montarea unor scule adecvate de bobinare și pas. Software-ul trebuie să accepte și parametrii arcului. Cu toate acestea, este posibil ca o mașină optimizată pentru forme de sârmă să nu atingă viteza de avans sau rezoluția unghiulară necesare pentru producția de arcuri cu sârmă fine, de mare viteză. Dacă arcuri sunt produsul dvs. principal, o mașină de îndoit cu arcuri construită special va depăși o îndoitor de sârmă de uz general adaptat pentru lucrul cu arc.

Cât timp durează programarea unei piese noi pe o mașină de îndoit sârmă CNC?

Cu software-ul de programare offline și un fișier DXF al piesei finite, un programator experimentat poate genera un program de lucru în 30-90 de minute pentru o formă standard de fir 2D sau 3D. Programarea pe mașină fără instrumente offline poate dura 2-6 ore pentru piese complexe, inclusiv teste și ajustări. Programele de primăvară sunt adesea mai rapide, deoarece geometria este mai regulată și software-ul face mai mult din calcul automat.

Ce materiale de sârmă poate manipula o mașină de îndoit CNC standard?

Mașinile standard manipulează oțel moale, oțel inoxidabil (cu capacitate redusă) și aluminiu. Sârma cu arc cu conținut ridicat de carbon este manipulată de mașini optimizate pentru arc și de unele îndoitoare generale de sârmă. Titanul, Nitinol și aliajele speciale necesită de obicei mașini modificate sau personalizate, iar unele aplicații necesită scule încălzite pentru a obține o ductilitate adecvată.

Cum funcționează în practică compensarea cu retur?

Controlerul mașinii adaugă o supraîndoire calculată la fiecare unghi programat pentru a compensa recuperarea elastică după eliberarea sculelor. Această valoare de compensare este determinată empiric - mașina îndoaie piesele de testare, măsoară unghiul real realizat și calculează corecția necesară. Sistemele moderne construiesc mese elastice după tipul de material și diametrul, astfel încât compensarea este aplicată automat atunci când este selectat un material. Sistemele de măsurare în timpul procesului pot actualiza valorile de compensare în timp real pe baza rezultatelor măsurate efective, reducând numărul de piese de testare necesare la pornirea unui nou program.
