Îndoirea sârmei metalice: materiale, mașini și ghid de proces

Ce trebuie să știți înainte de a îndoi sârmă metalică

Îndoirea sârmei metalice nu este un singur proces - este o categorie de operațiuni de producție de precizie care variază semnificativ în funcție de materialul sârmei, diametrul, geometria necesară și volumul de producție. Răspunsul scurt: pentru aplicații cu volum redus sau manual, instrumentele manuale și dispozitivele simple fac treaba; pentru producția la scară industrială, un dedicat mașină de îndoit cu arc sau mașina de formare a sârmei CNC este singura cale viabilă către o calitate constantă și eficiență a costurilor.

Înțelegerea corectă a mecanicii din spatele îndoirii sârmei metalice de la început previne cele mai frecvente și costisitoare greșeli - calculul greșit cu retur, fisurarea suprafeței, defecțiunile de întărire și inconsecvența dimensională între loturi. Acest articol acoperă comportamentul materialului, selecția sculelor, tipurile de mașini, parametrii procesului și controlul calității, cu date concrete extrase din practica industriei.

Cum se comportă sârmă metalică sub forța de îndoire

Fiecare operație de îndoire a sârmei metalice implică două fenomene concurente: deformarea elastică și deformarea plastică. Zona elastică se întoarce când forța este eliberată; zona de plastic păstrează noua formă. Raportul dintre cele două determină cât de mult „îndoire” este necesară pentru a atinge un unghi țintă - un calcul critic pentru orice componentă de precizie.

Springback: sursa numărul unu a erorii dimensionale

Respingerea are loc deoarece fibrele exterioare ale unui fir îndoit trec prin deformare elastică și se recuperează parțial după eliberarea instrumentului de îndoire. Mărimea revenirii elastice depinde de trei variabile:

• Raportul dintre raza de îndoire și diametrul sârmei (raport R/d): un raport R/d mai mic produce o deformare mai permanentă și mai puțin înapoi elastic.
• Limita de curgere a materialului de sârmă: oțelul inoxidabil de înaltă rezistență (rezistență de curgere 500–700 MPa) este semnificativ mai mult decât cuprul recoapt moale (limita de curgere 70–100 MPa).
• Indicele de întărire: materialele cu un exponent mare de întărire la deformare (valoare n) se rigidizează pe măsură ce se deformează, ceea ce modifică comportamentul înapoi la îndoire la mijloc.

În termeni practici, un fir de oțel inoxidabil de 1,2 mm îndoit la un unghi de 90° poate necesita un unghi de sculă de 97°–103° pentru a compensa înapoi, în funcție de temperatură. O mașină modernă de îndoit cu arc CNC ține cont de acest lucru automat prin compensarea unghiului în buclă închisă, dar setările manuale sau semi-automate necesită ca operatorul să efectueze corecția empiric.

Raza minimă de îndoire în funcție de material

Încercarea de a îndoi sârmă de metal sub raza minimă de îndoire provoacă crăpare pe suprafața exterioară sau flambaj pe suprafața interioară. Tabelul de mai jos oferă valori de referință pentru materialele de sârmă utilizate în mod obișnuit:

Aceste cifre subliniază de ce selecția materialului de sârmă are loc înainte de selectarea sculelor - nu după. O mașină de îndoit cu arc, configurată pentru sârmă de oțel cu conținut scăzut de carbon, va produce piese în afara toleranței dacă operatorul trece la oțel inoxidabil fără a recalibra unghiul de îndoire și geometria sculelor.

Gama de diametre a firului și efectul său asupra sculelor și selecției mașinii

Diametrul firului este factorul cel mai decisiv în alegerea echipamentului. Forța de îndoire necesară crește cu cubul diametrului firului, ceea ce înseamnă că dublarea diametrului crește cuplul de îndoire necesar de aproximativ opt ori. O mașină clasificată pentru sârmă de 1,5 mm nu poate pur și simplu „împinge mai tare” pentru a îndoi sârmă de 3 mm — geometria sculei, mecanismul de avans și sistemul de antrenare funcționează toate în regimuri diferite.

Sârmă fină (sub 1,0 mm)

Îndoirea sârmei fine sub 1,0 mm diametru este utilizată în dispozitive medicale, electronice de precizie și producția de micro-arcuri. La această scară, finisarea suprafeței și lubrifierea devin critice, deoarece chiar și uzura microscopică a sculei modifică geometria îndoirii. Mașinile de îndoit cu microarcuri din această gamă funcționează în mod obișnuit la tensiuni ale firelor sub 5 N și necesită scule din carbură întărită pentru a menține stabilitatea dimensională în ciclurile de producție de 50.000 de bucăți.

Cerințele de precizie a avansului sunt, de asemenea, extreme: o componentă de sârmă de 0,5 mm cu o lungime a piciorului de 10 mm necesită repetabilitate de alimentare cu ±0,05 mm pentru a rămâne în limitele unei toleranțe de lungime de ±0,5%. Sistemele de alimentare servo-acționate pe mașinile CNC de formare a arcurilor realizează acest lucru în mod constant; mecanismele de alimentare manuală nu pot.

Sârmă industrială standard (1,0–4,0 mm)

Aceasta este cea mai comună gamă de diametre pentru îndoirea sârmei de uz general, cuprinzând arcuri de compresie, arcuri de torsiune, forme de sârmă, cleme și cârlige utilizate în fabricarea de automobile, electrocasnice și mobilă. O mașină de îndoit cu arc proiectată pentru această gamă este coloana vertebrală a majorității magazinelor de formare a sârmei.

O mașină de îndoit CNC bine configurată din această gamă poate produce 60-200 de piese pe minut , în funcție de complexitatea piesei și de numărul de operații de îndoire pe ciclu. Un arc de torsiune din sârmă de oțel de 2,0 mm cu 8 bobine și două picioare rulează de obicei la 80-120 ppm pe o mașină de bobinat CNC cu 4 axe.

Sârmă și bară grea (4,0–12,0 mm și mai sus)

Îndoirea sârmei grele se apropie de teritoriul formării barelor de armare și al prelucrării sârmei structurale. Mașinile din această gamă folosesc servomotoare hidraulice sau de mare capacitate pentru a genera forțele de îndoire necesare. Vitezele de producție sunt mai mici (10-40 ppm), dar greutățile părților și cerințele structurale sunt mult mai mari. Mașinile de îndoit barele de armare, de exemplu, procesează în mod obișnuit tije de oțel de 8 mm până la 12 mm la forțe de îndoire care depășesc 2.000 N.

Tipuri de mașini de îndoit cu arc și echipamente de formare a sârmei

Termenul „mașină de îndoit cu arcuri” este utilizat pe scară largă în industrie pentru a se referi la orice mașină automată sau semi-automatizată care îndoaie sârmă metalică în forme de arc sau de sârmă. În practică, există mai multe arhitecturi de mașini distincte, fiecare optimizată pentru diferite geometrii ale pieselor și cerințe de producție.

Mașini CNC pentru bobinat cu arc

Mașinile de bobinat cu arc CNC sunt cel mai răspândit tip de mașină de îndoit arc pentru producția de arc de comprimare și extensie. Sârma este alimentată printr-o secțiune de îndreptare, apoi ghidată peste un punct de bobinare, în timp ce un instrument de pas controlează distanța dintre bobine. Întregul proces - diametrul bobinei, pasul, lungimea piciorului, tipul de capăt - este programat printr-un controler CNC.

Mașinile moderne de bobinat CNC au de obicei 2-4 axe controlate. Mașinile de bază controlează alimentarea firului și poziția punctului de bobinare; modelele avansate adaugă control independent al pasului și o axă de tăiere pentru o geometrie precisă a capătului. Mașinile de bobinat CNC de ultimă generație pot stoca 500 de programe de piese și pot comuta între ele în mai puțin de 3 minute , făcându-le extrem de eficiente pentru magazinele care au mai multe SKU-uri.

Mașini CNC pentru formarea sârmei (4 axe până la 12 axe)

Mașinile de formare a sârmei sunt verișoarele mai versatile ale mașinilor de bobinat. Acolo unde o mașină de bobinat excelează la forme elicoidale, o mașină de formare a sârmei poate produce forme de sârmă 2D și 3D cu mai multe coturi, bucle, cârlige și decalaje - toate într-o singură operațiune continuă din stocul de bobine.

Numărul de axe pe o mașină de formare a sârmei corespunde direct complexității pieselor pe care le poate produce:

• Mașini cu 4 axe : gestionați forme simple de sârmă 2D — cleme simple, forme în U, coturi în Z și cârlige de bază. Potrivit pentru cleme auto și rame de sârmă de mobilă.
• Mașini cu 6 axe : adăugați o axă de rotație care permite sârmei să fie răsucite între coturi, permițând piese 3D fără repoziționare. Frecvent în sârmă medicală și forme complexe de arc.

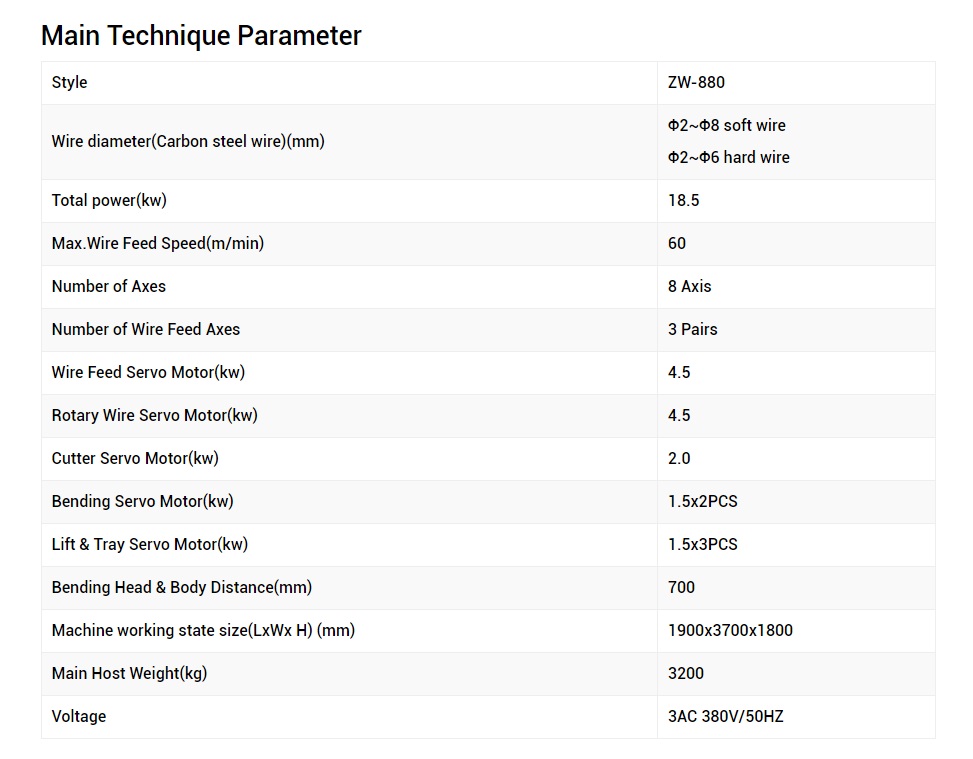

• Mașini cu 8 până la 12 axe : formare completă 3D cu mișcări multiple simultane a sculei, utilizată pentru arcuri de torsiune extrem de complexe, coșuri de sârmă și ansambluri structurale de sârmă cu mai multe planuri.

O mașină de formare a sârmei CNC cu 6 axe capabilă să manipuleze sârmă de 0,3–3,5 mm costă de obicei între 80.000 USD și 200.000 USD, în funcție de numărul de axe, capacitatea diametrului firului și sofisticarea controlerului. Investiția se justifică atunci când volumul anual de producție depășește aproximativ 500.000 de bucăți sau când geometria pieselor nu poate fi realizată manual.

Mașini cu arc de torsiune

Arcurile de torsiune necesită o arhitectură dedicată a mașinii, deoarece operația de formare a piciorului are loc într-o poziție unghiulară specifică față de corpul bobinei. Mașinile de îndoit cu arc de torsiune folosesc o secvență coordonată: înfășurați corpul, opriți-vă în poziția unghiulară corectă, apoi îndoiți fiecare picior la unghiul programat. Obținerea greșită a acestei sincronizari unghiulare chiar și cu 5° produce o piesă care generează un cuplu greșit la punctul de deformare proiectat - un mod critic de defecțiune în balamalele ușilor auto, de exemplu, unde arcurile de torsiune trebuie să îndeplinească toleranțe de cuplu de ±5%.

Instrumente semi-automate și manuale de îndoit sârmă

Nu toate aplicațiile necesită o mașină completă de îndoit cu arc CNC. Pentru cantități de prototip (sub 500 de bucăți), operațiuni de reparație sau fabricație personalizată cu geometrie complexă care se schimbă frecvent, sunt practice dispozitivele de îndoit de sârmă de banc semiautomate și instrumentele manuale de îndoit bazate pe jig. Aceste mașini folosesc un dorn fix și un braț de formare rotativ pentru a produce unghiuri de îndoire consistente fără programare CNC. Repetabilitate este mai mică (de obicei ±2°–5° față de ±0,5° pentru CNC), dar timpul de configurare este măsurat în minute și nu în ore.

Parametrii cheie de proces în îndoirea sârmei metalice

Indiferent dacă operațiunea este manuală sau complet automatizată pe o mașină de îndoit cu arc CNC, aceiași parametri fundamentali ai procesului determină calitatea piesei. Controlul consecvent al acestor parametri este diferența dintre un proces stabil și unul care generează deșeuri la intervale aleatorii.

Viteza și tensiunea de alimentare a firului

Viteza de avans a sârmei trebuie să fie potrivită cu timpul ciclului de îndoire. Prea repede, iar firele se adună la stația de îndoire, provocând greșeli și încurcături. Prea lent, iar productivitatea suferă inutil. Majoritatea mașinilor de bobinat CNC rulează viteze de avans ale sârmei între 50 mm/s și 400 mm/s, cu capătul superior rezervat geometriilor simple din materiale de sârmă moi.

Tensiunea din spate a firului - rezistența în sistemul de amortizare a bobinei - are un efect direct asupra consistenței diametrului bobinei. Tensiunea mai mare din spate reduce ușor diametrul bobinei, deoarece firul este sub tensiune atunci când intră în contact cu unealta de bobinare. O modificare a tensiunii din spate de doar 2–5 N poate schimba diametrul bobinei cu 0,1–0,3 mm pe un fir de 2 mm , ceea ce este semnificativ pentru arcuri cu toleranțe strânse de lungime liberă sau de sarcină.

Precizia și corecția unghiului de îndoire

Mașinile de îndoit cu arc controlate de CNC realizează repetabilitatea unghiului de îndoire printr-una din două metode: controlul unghiului în buclă deschisă (scula se deplasează într-o poziție programată fixă) sau controlul în buclă închisă cu feedback de măsurare a unghiului. Sistemele cu buclă deschisă sunt adecvate pentru materiale moi cu retur elastic previzibil, dar pentru sârmă de înaltă rezistență sau aplicații în care este necesară o toleranță de ±1°, sunt necesare sisteme cu buclă închisă cu măsurare în proces.

Unele mașini avansate de formare a sârmei folosesc sisteme de viziune sau de măsurare cu laser pentru a verifica unghiul de îndoire pe fiecare parte și pentru a ajusta automat poziția sculei pentru următorul ciclu. Această corecție adaptivă elimină deriva cauzată de uzura sculei sau modificări treptate ale proprietăților mecanice ale firului pe o bobină.

Lubrifiere

Îndoirea sârmei este un proces de frecare - sârma alunecă împotriva instrumentelor de îndoire, ghidajelor și rolelor de îndreptare în timpul fiecărui ciclu. Fără o lubrifiere adecvată, apar trei probleme: uzura accelerată a sculei, zgârieturi de suprafață pe sârmă și acumularea de căldură care modifică proprietățile mecanice ale sârmei în timpul unei perioade lungi de producție.

Pentru majoritatea operațiunilor de îndoire a sârmei de oțel, este suficient un ulei mineral ușor sau un lubrifiant sintetic de trefilare a sârmei aplicat la plată sau îndreptat. Sârma din oțel inoxidabil poate necesita un lubrifiant sintetic fără clor pentru a preveni fisurarea coroziunii la efort indusă de clorură. Sârma de cupru necesită de obicei o lubrifiere minimă datorită proprietăților sale inerente de frecare scăzută.

Îndreptarea firului înainte de îndoire

Sârma alimentată dintr-o bobină poartă curbură reziduală (turnată) și răsucire elicoidală (helix). Ambele trebuie eliminate înainte ca firul să intre în zona de îndoire, sau piesele rezultate vor avea o geometrie inconsistentă și o repetabilitate dimensională slabă. Îndreptarea se face cu o serie de role decalate - de obicei 5 până la 7 role în două planuri, fixate la un unghi ușor de interferență pentru a deforma plastic și a reîndrepta firul.

Sub-îndreptarea frunzelor turnate reziduale, provocând variația diametrului bobinei. Îndreptarea excesivă întărește suprafața sârmei, crescând înapoi elastic și reducând ductilitatea în punctele de îndoire. Obținerea corectă a setării aparatului de îndreptat pentru fiecare lot de sârmă este un prim pas nenegociabil pe orice mașină de îndoit cu arc.

Aplicații comune ale sârmei metalice îndoite în diverse industrii

Gama de industrii care depind de îndoirea de precizie a sârmei metalice este mult mai largă decât își dau seama majoritatea oamenilor. Un singur automobil modern conține între 300 și 700 de arcuri și forme de sârmă individuale. Înțelegerea industriilor care stimulează cererea ajută la clarificarea de ce calitatea constantă a îndoirii este atât de importantă din punct de vedere economic.

Automobile

Automobile este cel mai mare consumator de forme de sârmă îndoită cu precizie la nivel global. Aplicațiile includ arcuri de înclinare a scaunelor, arcuri de întoarcere a mânerului ușii, cleme anti-zdrăngănitoare a plăcuțelor de frână, cleme de legătură ștergătoarelor de parbriz, cleme de furtun a motorului și zeci de variante de arc de supapă. Toleranțele sunt strânse: un arc de înclinare a scaunului poate necesita o toleranță de lungime liberă de ±0,5 mm și o toleranță de sarcină de ±8% la o deformare definită. Doar o mașină de îndoit cu arc calibrată care rulează un program validat îndeplinește în mod constant aceste cerințe la volume de producție de milioane pe an.

Dispozitive medicale

Îndoirea sârmei medicale operează la intersecția dintre precizia extremă și cerințele stricte de trasabilitate a materialului. Firele de ghidare, cadrele de stent, dispozitivele de închidere chirurgicale și contactele cu arc implantabile necesită toate îndoirea firului la toleranțe măsurate în microni, din materiale precum nitinol, oțel inoxidabil 316L sau aliaj de platină-iridiu. Nitinolul (aliajul nichel-titan) este deosebit de provocator, deoarece combină comportamentul superelastic cu o dependență puternică de temperatură - îndoirea lui la temperatura camerei și îndoirea lui la temperatura corpului (37 ° C) produce diferite geometrii finale fără a lua în considerare proprietățile sale de memorie a formei.

Electronică și electricitate

Contactele bateriei, arcurile conectorului, clemele terminalelor și arcurile de împământare sunt toate produse prin îndoirea sârmei sau benzii metalice. Cuprul de beriliu și bronzul fosforat sunt materialele preferate în acest sector, deoarece combină o conductivitate electrică ridicată cu proprietăți excelente de arc. Forța de contact - forța pe care un contact cu arc îndoit o exercită pe o suprafață de împerechere - trebuie menținută în intervalul de ±15% pentru a asigura o conexiune electrică fiabilă fără a deteriora componenta de împerechere.

Bunuri de consum și mobilier

Unitățile cu arcuri pentru saltele, arcuri pentru cadru de canapea, cadrele din sârmă pentru coșuri de biciclete, umerasele pentru haine și cârligele pentru suport de afișare sunt toate produse de îndoit de sârmă de mare volum, unde costul pe bucată determină selecția mașinii. În acest segment, viteza de producție are prioritate față de toleranțele ultra-strânse. O mașină de formare a sârmei care produce 50 de milioane de unități de arcuri Bonnell pentru saltea pe an pentru un singur client are nevoie de timp maxim de funcționare și timp minim de schimbare - nu de precizie la nivel de microni.

Aerospațial și Apărare

Îndoirea sârmei aerospațiale combină toleranțele strânse ale medicale cu cerințele de volum ale automobilelor - dar adaugă cerințe de documentare de reglementare cu care alte industrii nu se confruntă. Fiecare formă de sârmă utilizată în sistemele critice pentru zbor trebuie să fie trasabilă până la materialul certificat, fabricată pe echipamente calibrate și validate și inspectată conform standardelor AS9100. O mașină de îndoit cu arc folosită în producția aerospațială are un istoric complet de calibrare și o înregistrare de validare a procesului.

Selectarea mașinii potrivite de îndoit cu arc: un cadru de decizie practic

Alegerea unei mașini de îndoit cu arc nu este un exercițiu de căutare a catalogului. Mașina potrivită depinde de o combinație specifică de cerințe pentru piese, volum de producție, material și buget. Următorul cadru abordează decizia într-o secvență logică.

Pasul 1: Definiți intervalul de diametre și materialul firului

Fiecare mașină de îndoit cu arc are o gamă de diametre nominale a sârmei, iar funcționarea la marginile acestui interval reduce durata de viață a mașinii și calitatea pieselor. Selectați o mașină al cărei punct de mijloc nominal se potrivește cu cel mai comun diametru al firului. Dacă amestecul dvs. de produse se întinde între 0,5 mm și 3,0 mm, luați în considerare două mașini mai mici, mai degrabă decât o singură mașină care funcționează la limita sa superioară pentru sârmă cu diametru mare și limita sa inferioară pentru sârmă fină.

Pasul 2: Evaluați complexitatea geometriei piesei

Un arc de compresie simplu cu capete drepte are nevoie doar de o mașină de bobinat CNC cu 2 axe. Un arc de torsiune cu picioare decalate în două planuri necesită cel puțin 4 axe. O formă complexă de sârmă 3D cu mai multe planuri de îndoire și un capăt în buclă închisă necesită 6-8 axe. Numărul axelor de supracumpărare adaugă costuri fără beneficii; subcumpărarea creează limitări geometrice care nu pot fi rezolvate.

Pasul 3: Estimați volumul anual de producție

Acesta este cel mai direct motiv de justificare pentru nivelul de automatizare și investiția în mașini. Utilizați următoarele repere brute:

• Sub 50.000 bucăți/an: scule de îndoire manuale sau semi-automate, cost de capital redus
• 50.000–500.000 de bucăți/an: mașină de bobinat sau modelat CNC de bază, 30.000–80.000 USD
• 500.000–5 milioane de bucăți/an: mașină de îndoit cu arc CNC de gamă medie cu control pe mai multe axe, 80.000 USD–200.000 USD
• Peste 5 milioane de bucăți/an: mașină de formare a sârmei CNC de mare viteză cu inspecție în proces, 200.000 USD

Pasul 4: Evaluați capacitățile controlerului și software-ului

Controlerul CNC este creierul oricărei mașini de îndoit cu arc. Caracteristicile cheie de evaluat includ: capacitatea de stocare a programului piesei, modul de simulare (permite testarea unui nou program fără a trece firul prin mașină), setările de compensare a returului, contor de producție și înregistrarea erorilor și compatibilitatea cu software-ul de programare offline. Producători precum Wafios, Simplex și Numalliance oferă controlere brevetate cu instrumente de simulare specifice primăverii care reduc timpul de configurare a primului articol de la ore la 20-40 de minute pentru operatorii experimentați.

Pasul 5: Luați în considerare costul sculelor și timpul de livrare

Prețul mașinii este doar o parte din investiția totală. Sculele — știfturi de îndoire, puncte de bobinare, dornuri, scule de tăiere — adaugă 5.000–30.000 USD pentru o mașină complet utilată, iar timpii de livrare pentru scule personalizate pot ajunge la 4–8 săptămâni. Luați în considerare acest lucru în termenele proiectului pentru lansările de piese noi, mai ales atunci când livrarea mașinilor și livrarea sculelor sunt de la furnizori separați.

Controlul calității în operațiunile de îndoire a sârmei

Controlul calității pentru sârmă metalică îndoită depășește măsurarea câtorva bucăți la începutul unui schimb. Calitatea constantă necesită monitorizare în timpul procesului, control statistic și un plan de eșantionare clar care să corespundă nivelului de risc al fiecărei dimensiuni.

Dimensiuni critice în forme de sârmă și arcuri

Pentru arcuri, dimensiunile critice sunt de obicei: lungimea liberă, diametrul bobinei (interior sau exterior), numărul de bobine active, geometria tipului de capăt și sarcina la o deformare specificată. Pentru formele de sârmă, dimensiunile critice includ lungimea totală, unghiurile de îndoire, diametrele buclei și pozițiile orificiilor sau fantelor. Dimensiunile funcționale - cele care afectează direct potrivirea, funcționarea sau siguranța - ar trebui măsurate pe fiecare parte sau cel puțin la fiecare 500-a parte , în funcție de capacitatea procesului.

Metode comune de inspecție

• Comparatoare optice și proiectoare de profil : proiectați o umbră mărită a piesei pe un ecran suprapus cu profilul de desen. Rapid, fără contact și eficient pentru forme de sârmă 2D de până la aproximativ 300 mm.
• CMM (mașină de măsurat coordonate) : precisă la ±0,002 mm, necesară pentru forme complexe de sârmă 3D sau când toleranțele geometrice nu pot fi verificate cu unelte manuale.
• Testare de arcuri (testere de sarcină) : măsurați forța arcului în punctele de deformare definite, verificând direct performanța funcțională, mai degrabă decât geometria.
• Calibre funcționale : manometre go/no-go care verifică dacă o piesă se potrivește în locația sa de asamblare. Cea mai rapidă metodă de control al calității pentru producția de mare volum.
• Sisteme de vedere integrate în mașina de îndoit cu arc : disponibil din ce în ce mai mult pe mașinile medii până la high-end, verificând geometria fiecărei piese în ciclu și ejectând automat piesele neconforme.

Țintele privind capacitatea de proces (Cpk).

Un Cpk minim de 1,33 este cerința standard pentru majoritatea aplicațiilor cu arc de sârmă auto, ceea ce înseamnă că media procesului este de cel puțin 4 abateri standard de la cea mai apropiată limită de specificație. Atingerea Cpk ≥1,67 este cerută de unii clienți de autovehicule Tier 1 pentru arcuri critice pentru siguranță. Atingerea acestor obiective necesită atât o mașină capabilă de îndoit arc, cât și un control riguros al materialului de intrare - variația proprietăților mecanice a firului de la bobină la bobină este adesea cea mai mare sursă unică de împrăștiere dimensională în producție.

Depanarea celor mai frecvente defecte de îndoire a sârmei

Chiar și la o mașină de îndoit cu arc bine configurată, cu un operator experimentat, apar defecte de îndoire a sârmei. Știind cum să le diagnosticați și să le corectați rapid reduce deșeurile și timpul de nefuncționare.

Înregistrarea sistematică a defectelor este esențială. Când un defect reapare pe mai multe loturi, cauza principală este aproape întotdeauna variația materialului sau uzura sculei - ambele fiind previzibile și prevenibile cu programe de întreținere adecvate și proceduri de calificare a materialelor primite.

Tratarea suprafeței și finisarea după îndoirea sârmei metalice

Îndoirea nu este de obicei operația finală. În funcție de aplicație, componentele sârmei metalice îndoite sunt supuse unuia sau mai multor etape de finisare care afectează aspectul, rezistența la coroziune, durata de viață la oboseală și proprietățile de frecare.

Shot Peening pentru îmbunătățirea vieții la oboseală

Shot peening introduce tensiuni reziduale de compresiune în suprafața sârmei, care contracarează tensiunile de tracțiune care inițiază fisuri de oboseală în timpul încărcării ciclice. Pentru arcurile de supape pentru autovehicule și arcurile de torsiune cu ciclu înalt, greșarea poate crește durata de viață la oboseală cu 30-100% în comparație cu omologii nesălțați. Procesul este o practică standard pentru arcuri cu durate de viață de peste 500.000 de cicluri.

Eliberarea stresului / Setarea căldurii

După îndoirea sârmei metalice, tensiunile reziduale rămân în punctele de îndoire din operația de formare. Pentru arcurile de precizie, aceste tensiuni cauzează o schimbare dimensională lentă în timp (relaxarea tensiunii), cu excepția cazului în care arcurile sunt fixate la căldură. Setarea la căldură implică încărcarea arcului la înălțimea sa solidă sau o poziție comprimată definită și menținerea acestuia la 150°C–250°C timp de 20–30 de minute. Acest proces stabilizează lungimea liberă la ±0,2 mm și reduce semnificativ relaxarea în timpul serviciului.

Galvanizare și acoperire

Zincarea (electrogalvanizarea) este cea mai comună protecție împotriva coroziunii pentru formele de sârmă de oțel în aplicații necritice. Un strat de zinc de 5–8 µm oferă o protecție adecvată pentru aplicații în interior sau expunere moderată în exterior. Pentru medii mai dure, placarea din aliaj de zinc-nichel (conținut de 12–15% nichel) oferă o rezistență la coroziune de 5–10 ori mai bună. De obicei, oțel inoxidabil și sârmă de cupru nu necesită placare. Acoperirea din plastic - acoperire cu PVC sau pulbere de nailon - este utilizată pentru formele de sârmă care necesită izolație electrică sau unde contactul cu metalul ar putea deteriora o componentă de împerechere.

Tendințe care modelează viitorul tehnologiei de îndoire a sârmei metalice

Tehnologia de îndoire a sârmei nu este statică. Mai multe evoluții schimbă modul în care mașinile de îndoit cu arc sunt proiectate, programate și integrate în mediile de producție.

Programare offline și gemeni digitali

În trecut, programarea unei mașini de îndoit cu arc a necesitat trecerea firului prin mașină în iterații de încercare și eroare până când geometria se potrivea cu imprimarea. Software-ul modern de programare offline simulează procesul de îndoire în 3D, prezicând înapoi, ciocnirile sculelor și abaterile geometrice înainte ca o singură bucată de sârmă să fie consumată. Software-ul FMU de la Wafios și Spring CAM de la Numalliance, de exemplu, reduc timpul de configurare a primului articol cu ​​40-60% în comparație cu metodele de programare manuală, conform rapoartelor utilizatorilor din industrie.

Optimizarea proceselor asistată de IA

În controlul procesului de îndoire a sârmei încep să apară algoritmi de învățare automată. Aceste sisteme colectează date despre senzori - profilele forței de îndoire, variațiile vitezei de avans, temperatură - și folosesc aceste date pentru a prezice când uzura sculei va începe să afecteze calitatea pieselor, declanșând alerte de întreținere înainte de apariția defectelor. Implementările timpurii raportează o reducere cu 20-35% a timpului de nefuncționare neplanificat pe liniile de îndoire cu arc de volum mare.

Sisteme de scule cu schimbare rapidă

Pe măsură ce amestecul de produse crește și dimensiunile loturilor scad, timpul de schimbare a unei mașini de îndoit cu arc a devenit un factor de diferențiere competitiv. Sistemele de scule cu schimbare rapidă care utilizează suporturi de scule de precizie, cu caracteristici de localizare repetabile, permit unui operator experimentat să comute o mașină de la un număr de piesă la altul în 15-30 de minute, comparativ cu 2-4 ore cu sculele tradiționale. Acest lucru este deosebit de valoros pentru producătorii de arcuri contractuale care rulează 50 de numere de piese diferite pe săptămână.

Prelucrare de sârmă din aliaj de înaltă rezistență și avansată

Presiunea ușoară în industria auto și tendința de miniaturizare în electronică împing îndoirea sârmei în materiale din ce în ce mai dificile. Sârmă cu arc de supapă de înaltă rezistență, cu rezistențe la tracțiune de peste 2.200 MPa, nitinol superelastic la temperatura camerei și aliaje de cobalt-crom pentru implanturi medicale, toate necesită mașini cu o capacitate de forță mai mare, materiale de scule mai dure și o compensare mai sofisticată a spatelui elastic decât era standard în urmă cu cinci ani. Piața mașinilor avansate de formare a sârmei capabile să manipuleze aceste materiale crește cu aproximativ 6–8% anual , condus în principal de vehicule electrice și cererea de dispozitive medicale.
