Mașină automată de bobinat cu sârmă: cum funcționează și cum să alegi

Ce face de fapt o mașină automată de bobinat cu sârmă - și de ce contează

O mașină automată de bobinat de sârmă înfășoară, măsoară și leagă firul sau cablul în bobine consistente fără intervenția operatorului între cicluri. Aparatul trage sârmă dintr-o bobină de alimentare, numără lungimea sau greutatea la o valoare prestabilită, înfășoară bobina la tensiune controlată, leagă sau lipește pachetul, apoi îl ejectează și începe următorul ciclu - totul într-o buclă continuă. În funcție de model, timpul de ciclu per bobină variază de la 8 până la 45 de secunde , ceea ce înseamnă că o singură mașină poate produce 80 până la 450 de bobine finite pe oră. Acest nivel de ieșire este fizic imposibil manual și este motivul central pentru care producătorii investesc în automatizare.

Categoria acoperă o serie de subtipuri. O unitate de înfășurare de bază se ocupă de sârmă moale cu diametre fixe. Variantele de mare viteză adaugă brațe de traversare acționate servo pentru înfășurarea stratificată. Liniile combinate includ tăierea în linie, decuparea sau etichetarea. O mașină de bobinat cu arc împărtășește un anumit ADN mecanic - de asemenea, îndoaie sârma într-o formă elicoidală repetitivă - dar este proiectată pentru toleranțe dimensionale mult mai strânse și forțe mai mari de retur, funcționând de obicei pe sârmă din aliaj mai dure, cu diametrul cuprins între 0,1 mm și 20 mm. Înțelegerea acestor distincții îi ajută pe cumpărători să potrivească mașina potrivită cu nevoia lor reală de producție.

Componentele de bază care definesc performanța mașinii

Fiecare mașină automată de bobinat de sârmă este construită în jurul unui set mic de subsisteme. Cât de bine este proiectat fiecare subsistem determină debitul, calitatea bobinei și fiabilitatea pe termen lung.

Sistem de control al alimentării și tensiunii

Sârma intră în mașină printr-o unitate de îndreptare și un set de role de antrenare. Sistemul de control al tensiunii - de obicei un braț dansator legat de un cilindru servo sau pneumatic - menține rata de avans a firului și tensiunea inversă constante, indiferent de viteza cu care se derulează bobina de alimentare. Tensiunea inconsecventă cauzează variații de diametru al bobinei, învelișuri libere sau îndoire. Mașinile premium mențin tensiunea în interior ±2% pe toată bobina de la prima împachetare până la ultima. Modelele bugetare opresc adesea feedback-ul de tensiune în buclă închisă, care devine vizibil ca deplasarea diametrului atunci când bobina de alimentare scade sub 20% din capacitate.

Braț de înfășurare sau ansamblu ax

Brațul de înfășurare se rotește în jurul unui dorn cu diametru fix sau reglabil. Pe o mașină cu un singur braț, un braț pune sârmă într-o singură trecere; pe o unitate cu braț dublu sau cu braț rotativ, două brațe opuse alternează pentru a înjumătăți timpul ciclului. Diametrul dornului stabilește diametrul interior (ID) al bobinei finite. Mandrinele reglabile - de obicei actionate pneumatic - permit schimbarea rapida intre dimensiunile bobinei fara schimbari de scule, ceea ce este esential pentru producatorii contractuali care ruleaza mai multe SKU-uri pe schimb. Intervalul de identificare tipic pe o mașină de bobinat automată de sârmă de gamă medie este 80 mm până la 500 mm , deși mașinile de specialitate merg până la 30 mm pentru cablul instrumentului.

Sistem de măsurare

Lungimea bobinei este măsurată de un encoder rotativ pe rola de antrenare sau de un senzor laser care numără deplasarea firului. Măsurarea bazată pe greutate – folosind o celulă de sarcină în linie – este preferată pentru aplicațiile în care greutatea bobinei, nu lungimea, determină prețul de vânzare (obișnuit în sârmele ambalate cu amănuntul). Măsurarea lungimii pe bază de codificator realizează o precizie de ±0,1% până la ±0,5% în funcție de rezoluția codificatorului și de alunecarea rolei de antrenare. Pentru cabluri de mare valoare, cum ar fi fibra optică sau coaxială, ±0,1% sau mai mult este pragul acceptabil.

Unitate de legare

Odată ce înfășurarea este completă, bobina trebuie să fie asigurată. Cele trei metode obișnuite de legare sunt: ​​înfășurarea cu bandă termosigibilă, aplicarea cu legături răsucite și benzile cu velcro sau din plastic. Sistemele de termoetanșare sunt rapide (sub 2 secunde pe bobină) și produc un aspect curat de vânzare cu amănuntul. Unitățile Twist Tie sunt mai lente, dar nu necesită bandă consumabilă. Bandele cu curele sunt standard pentru bobinele industriale grele de peste 5 kg. Unitatea de legare este cel mai frecvent punct de întreținere pe liniile de mare producție - capetele de legare de pe unitățile de bandă necesită de obicei întreținere preventivă la fiecare 500.000 până la 800.000 de cicluri .

Mașină automată de bobinat sârmă vs. Mașină de bobinat cu arc : Diferențele cheie

Cele două tipuri de mașini sunt adesea confundate, deoarece ambele sârme de vânt în forme elicoidale. În practică, intenția lor de proiectare, specificațiile firelor și toleranțele de ieșire diferă substanțial.

O mașină de bobinat cu arc folosește un set de instrumente de formare - un punct de bobinare, o unealtă cu pas și freze de formare la capăt - pentru a produce piese cu caracteristici mecanice precise ale arcului. Mașina trebuie să compenseze retragerea elastică, care variază în funcție de duritatea și diametrul firului. Mașinile CNC de bobinat cu arc fac acest lucru automat prin feedback în buclă închisă. O mașină de bobinat automată a sârmei nu are o provocare echivalentă: înfășoară sârmă moale, ductilă, care își menține forma fără compensare a arcului înapoi. Complexitatea sculelor și costul unitar al unei mașini de bobinat cu arc sunt, prin urmare, semnificativ mai mari - un bobinator cu arc CNC pentru sârmă fine începe la aproximativ 40.000 USD , în timp ce o mașină de bobinat automată de sârmă pentru cablu electric începe în jur 8.000 USD până la 15.000 USD .

Viteza și producția de producție: cum arată de fapt cifrele

Specificațiile de viteză din cataloagele de mașini pot induce în eroare fără context. Producătorii citează viteza maximă de înfășurare în metri pe minut (m/min) – dar producția finală a bobinei pe oră depinde în mare măsură de dimensiunea bobinei, metoda de legare și dacă tăierea este inline sau offline.

Luați în considerare un scenariu tipic: un producător are nevoie de bobine de 50 de metri de sârmă electrică de 2,5 mm², legate cu bandă, cu o etichetă automată în linie. La o viteză de înfășurare de 80 m/min, fiecare bobină de 50 de metri durează aproximativ 37,5 secunde de înfășurare. Adăugați 2 secunde pentru legarea cu bandă și 1,5 secunde pentru aplicarea etichetei, iar durata totală a ciclului este de aproximativ 41 de secunde - rezultând aproximativ 88 de bobine pe oră . Schimbați-l la bobine de 100 de metri: înfășurarea durează 75 de secunde, legarea și etichetarea rămân 3,5 secunde, ciclul total este de 78,5 secunde - acum ieșirea este 46 de bobine pe oră .

Acest lucru ilustrează de ce dimensiunea bobinei contează la fel de mult ca viteza mașinii atunci când se calculează ROI. O a doua mașină de pe aceeași linie de producție dublează producția la aproximativ 60–70% din costul primei mașini (nu este nevoie să duplicați placa de îndreptat, suportul pentru bobine de alimentare sau infrastructura cabinetului de control).

Operator Economii de muncă

Bobinarea manuală de sârmă de către un muncitor cu experiență produce aproximativ 40 până la 60 de bobine pe oră pentru bobine mici (sub 25 m) și 20 până la 35 de bobine pe oră pentru bobine mai mari (50-100 m), oboseala reducând producția cu 15-25% într-o tură de 8 ore. O mașină automată de bobinat de sârmă își menține viteza nominală pe toată durata schimbului, fără variații legate de oboseală. La o rată a forței de muncă de 18 USD/oră și un ciclu de automatizare care înlocuiește 1,5 poziții FTE per mașină, o mașină de gamă medie care costă 25.000 USD ajunge la amortizare în sub 14 luni la o operațiune în două schimburi — o cifră în concordanță cu studiile privind rentabilitatea investiției publicate de mai multe asociații din industria cablurilor și cablurilor.

Industrii și aplicații în care sunt folosite mașini automate de bobinat cu sârmă

Mașina apare într-o gamă surprinzător de largă de industrii, fiecare cu cerințe specifice de performanță.

• Producători de fire și cabluri electrice — cel mai mare segment de utilizatori. Ambalare conductor de cupru în lungimi standard de vânzare cu amănuntul (10 m, 25 m, 50 m, 100 m) pentru piețele de construcții și cablaje rezidențiale. Aspectul bobinei și greutatea constantă sunt cerințe cheie.
• Producători de cabluri de telecomunicații — ansambluri de cablu de date, coaxial și fibră optică. Precizia lungimii este critică, deoarece clienții cumpără și decupează din bobine; o eroare de lungime de 0,5% pe un tambur de 500 m costă un produs măsurabil.
• Furnizori de cablaje auto — subansambluri de sârmă pre-tăiate și bobine livrate la timp la liniile de asamblare. Timpul de ciclu și viteza de schimbare domină aici deciziile de cumpărare.
• Aprovizionare agricola si constructii — sârmă de gard galvanizată, sârmă ghimpată și sârmă de balotat bobinate la greutăți fixe (de obicei 5 kg, 10 kg, 25 kg per bobină). Sistemele de măsurare bazate pe greutate sunt standard în acest segment.
• Producători de prelungitoare și accesorii pentru scule electrice — cablu multiconductor finisat în spirală cu mufe turnate, care necesită mașini care găzduiesc conectori care trec prin calea de înfășurare.
• Fabrici de arcuri și elemente de fixare — pe lângă mașinile de bobinare cu arc dedicate, aceste instalații folosesc adesea mașini de bobinat automate separate pentru a împacheta sârmă brută cu arc achiziționată în vrac pentru procesarea în aval.

Cum să selectați mașina de bobinat automată potrivită pentru linia dvs. de producție

Cumpărătorii deseori supraspecificează sau subspecificează mașinile concentrându-se pe un singur parametru – de obicei viteza de bobinare – ignorând în același timp problemele de compatibilitate care creează probleme reale după instalare. O evaluare structurată folosind următoarele criterii evită cele mai frecvente greșeli de achiziție.

Tipul firului și intervalul de diametre

Definiți întreaga gamă de diametre de sârmă și materiale pe care mașina trebuie să le gestioneze - nu doar produsul dvs. principal actual. O mașină dimensionată pentru un conductor de cupru de 1,5–6 mm² se descurcă astăzi, dar dacă amestecul de produse se extinde pentru a include 10 mm² sau 16 mm², mașina existentă poate să nu aibă cuplul sau spațiul necesar pentru dorn. Confirmați că sistemul de tensionare al mașinii poate gestiona atât cablul cel mai rigid, cât și cel mai flexibil din intervalul planificat, fără reconfigurare.

Dimensiunea bobinei și intervalul de greutate

Diametrul interior, diametrul exterior și lățimea bobinei trebuie să se încadreze toate în anvelopa mecanică a mașinii. Pentru bobine grele — peste 8 kg — confirmați că sistemul de evacuare al mașinii și transportorul (dacă este inclus) sunt dimensionate pentru sarcina respectivă. Bobinele scăpate de la un ejector sub-evaluat dezvoltă învelișuri libere la impact, care este o plângere comună de calitate, care se regăsește la subspecificațiile mecanice, nu la eroarea operatorului.

Metoda de măsurare

Alegeți între măsurarea bazată pe lungime (coder) și măsurarea pe bază de greutate (celula de sarcină), în funcție de modul în care clienții dvs. specifică produsul. Vând la metru: utilizați codificatorul. Vând la kilogram sau liră: utilizați celula de sarcină. Unele mașini oferă atât într-o configurație hibridă — utilă pentru facilitățile care deservesc clienții de retail (greutate) și comerț (lungime) din aceeași linie.

Compatibilitatea sistemului de legare

Potriviți sistemul de legare la standardul dvs. de ambalare și la lanțul de aprovizionare cu consumabile. Unitățile de bandă termosigilantă folosesc role de bandă brevetate — verificați dacă mașina acceptă lățimi standard de bandă disponibile în comerț (de obicei 12 mm sau 19 mm) sau dacă furnizorul dvs. deține dimensiunea proprie la un preț competitiv. Unitățile Twist Tie nu necesită consumabile speciale, dar adaugă 1-3 secunde pe ciclu în comparație cu legarea cu bandă.

Sistem de control și integrare

Mașinile automate moderne de bobinat de sârmă folosesc comenzi bazate pe PLC (seriile Siemens S7 și Mitsubishi FX sunt cele mai comune în echipamentele fabricate în China; Allen-Bradley în mașinile asamblate în America de Nord). Confirmați că limbajul HMI se potrivește cu limba operatorului dvs. - un număr surprinzător de mașini sosesc cu interfețe numai în limba chineză care necesită o reprogramare costisitoare. Pentru integrarea Industry 4.0, verificați dacă mașina acceptă OPC-UA sau Modbus TCP pentru exportul datelor de producție către sistemele MES.

Suport post-vânzare furnizor

O mașină de bobinat de sârmă care rulează două schimburi produce peste 300.000 de bobine pe an . Uzura capului de legare, calibrarea codificatorului și înlocuirea curelei de transmisie sunt evenimente de întreținere de rutină – nu excepționale. Înainte de cumpărare, confirmați disponibilitatea pieselor, timpul de livrare, capacitatea furnizorului de diagnosticare la distanță și dacă tehnicieni de service local sunt disponibili în regiunea dumneavoastră. Mașinile de la furnizori fără asistență regională pot sta inactiv timp de 2-6 săptămâni în așteptarea pieselor, ceea ce șterge luni de economie de forță de muncă.

Probleme comune de calitate și cauzele lor fundamentale

Înțelegerea modurilor de defecțiune ale mașinilor automate de bobinat de sârmă ajută atât cumpărătorii să evalueze echipamentele, cât și managerii de producție să diagnosticheze problemele fără timpi de nefuncționare inutile.

• Variația diametrului bobinei între bobine — aproape întotdeauna urmărit la controlul inconsecvent al tensiunii. Verificați limitele de deplasare a brațului dansator, presiunea pneumatică la cilindrul de tensionare și uzura rolei de îndreptare.
• Deriva de lungime pe o serie de producție — alunecarea codificatorului pe rola de antrenare, cauzată de obicei de uzura suprafeței rolei sau de acumularea de resturi. Curățarea rolului și verificarea cuplajului codificatorului rezolvă 80% din cazuri.
• Învelișuri exterioare libere — presiune de menținere insuficientă în timpul legăturii, retragerea dornului prea rapidă înainte de finalizarea legăturii sau impactul de ejectare a bobinei. Reglați timpul de așteptare a legăturii și viteza de retragere a dornului în secvență.
• Eșecuri de legare pe bandă — expunerea la umiditatea rolei de bandă cauzează defectarea adezivului; Deviația de temperatură a etanșării termice cauzează nelipirea sau arderea. Depozitați banda în condiții climatice controlate și calibrați temperatura sigilantului trimestrial.
• Sârmă îndoită la pornirea bobinei — capătul conducător al firului nu este prins corect de cârligul dornului sau clema înainte de începerea înfășurării. Aceasta este o problemă de configurare la schimbare, nu o defecțiune a mașinii - operatorii necesită instruire cu privire la secvența de strângere.

Prezentare generală a prețurilor: la ce să vă așteptați la diferite niveluri bugetare

Prețurile mașinilor automate de bobinat cu sârmă se întinde pe o gamă largă. Următoarele niveluri reflectă prețurile pieței din 2024 pentru mașinile care vizează ambalarea cablurilor electrice de volum mediu.

Mașinile fabricate în China domină segmentul 8.000-35.000 USD și oferă specificații competitive. Mașinile europene și japoneze - în special de la producători din Germania, Italia și Japonia - se concentrează pe nivelul de 40.000 USD și oferă de obicei toleranțe mai stricte, documentație mai bună și rețele regionale de servicii mai puternice. Pentru cumpărătorii din America de Nord sau Europa care achiziționează de la furnizori chinezi, luând în considerare transportul, taxele de import (în prezent 7,5–25% în funcție de codul HS și statutul acordului comercial), iar costurile de instalare sunt esențiale pentru o comparație precisă a costurilor totale.

Mașini de bobinat cu arc în context: atunci când aveți nevoie de formarea de precizie a sârmei

Dacă aplicația dvs. implică producerea de arcuri — compresie, extensie, torsiune sau plate — mai degrabă decât ambalarea firelor electrice, o mașină de bobinat cu arc este categoria de echipament corectă. Criteriile de selecție și reperele de performanță diferă complet de cele pentru o mașină automată de bobinat sârmă.

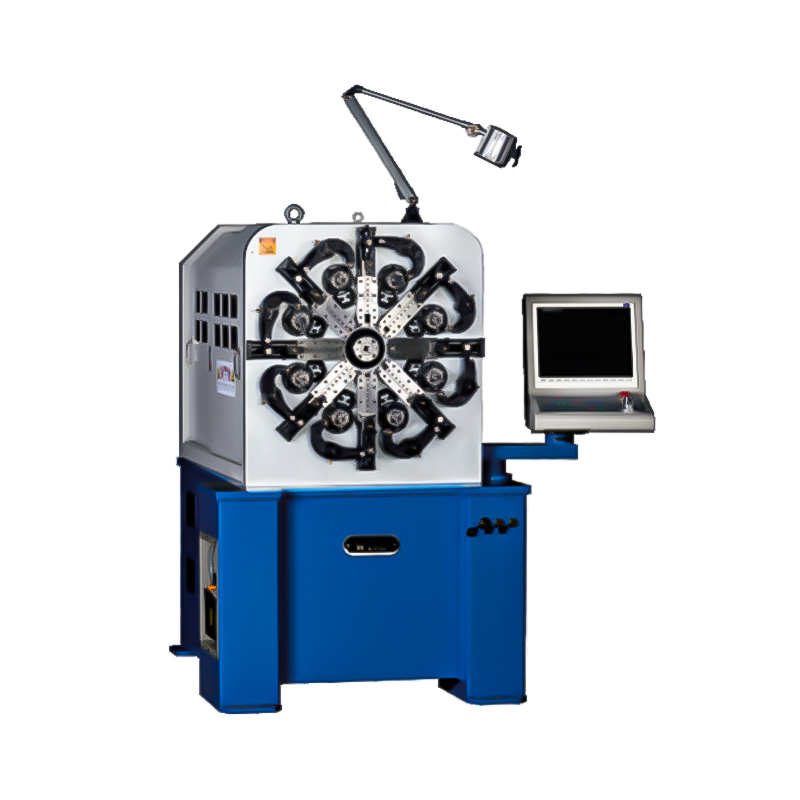

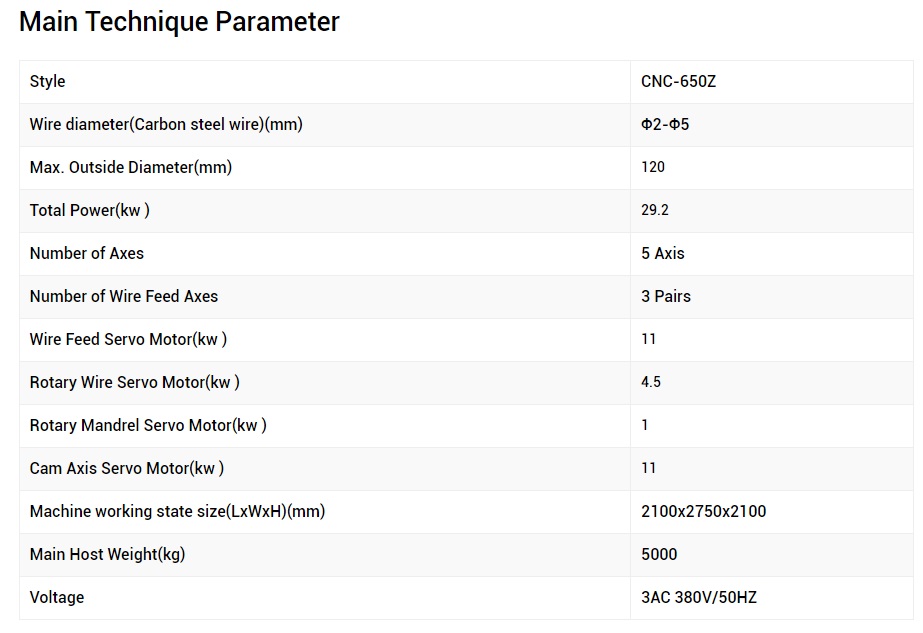

O mașină de bobinat cu arc CNC produce arcuri prin alimentarea cu sârmă trasă tare sau pre-călit printr-un set de instrumente de formare sub controlul computerului. Mașina ajustează pasul, diametrul exterior și configurația finală în timp real, pe baza programului piesei. Mașinile de bobinat cu arc CNC de ultimă generație - cum ar fi cele de la Wafios (Germania), Itaya (Japonia) sau Simco (Taiwan) - realizează repetabilitate dimensională a ±0,02 mm pe diametrul exterior și ±0,1 mm pe lungimea liberă, făcându-le potrivite pentru arcuri de supape auto, componente de dispozitive medicale și arcuri de acţionare aerospațiale.

O provocare cheie comună atât pentru mașinile automate de bobinat cu sârmă, cât și pentru mașinile de bobinat cu arc este consistența alimentării sârmei. Ambele se bazează pe alimentarea precisă a firului pentru a produce o ieșire constantă. Într-o mașină de bobinare cu arc, inconsecvența în avans produce variații de lungime sau pas care eșuează inspecția dimensională. Într-o mașină de bobinat cu sârmă, produce variații de lungime de la bobină la bobină care declanșează plângerile clienților. Soluția de inginerie este aceeași - role de alimentare servocontrolate în buclă închisă - ceea ce explică de ce transferul de tehnologie între cele două categorii de mașini s-a accelerat în ultimul deceniu.

Unitățile care produc atât arcuri, cât și produse din sârmă spiralată (cum ar fi furnizorii de componente OEM pentru automobile care își gestionează și propria aprovizionare cu subcomponente de sârmă) ar trebui să bugeteze pentru două linii de mașini separate. Încercarea de a utiliza o mașină de bobinat cu arc pentru ambalarea sârmei moi sau o mașină de bobinat automată a sârmei pentru producția de arcuri are ca rezultat o calitate slabă, uzură excesivă a sculelor și frustrarea operatorului.

Programul de întreținere și costurile consumabile tipice

Întreținerea planificată a unei mașini automate de bobinat cu sârmă este simplă. Următorul program reflectă recomandările producătorului și experiența pe teren de la fabricile de fire electrice de mare producție.

• Zilnic: Curățați resturile de sârmă de pe rolele de îndreptare și pivotul brațului de înfășurare; inspectați traseul benzii de legare pentru a detecta acumularea de adeziv; verificați citirile presiunii pneumatice.
• Săptămânal: Lubrifiați rulmenții brațului de bobinare și arborele de antrenare; verificați citirea codificatorului față de lungimea bobinei măsurată pe 5 bobine de probă; verificați cilindrul de retragere al dornului pentru uzura etanșării.
• Lunar: Înlocuiți suprafața rolei de antrenare dacă adâncimea de uzură depășește 0,3 mm; calibrarea celulei de sarcină (mașini de măsurare a greutății); inspectați capul de legătură sau bandă pentru lame de tăiere uzate.
• Anual: Înlocuire completă a rulmenților pe brațul de înfășurare; recalibrare codificator servomotor; înlocuirea bateriei PLC; inspecție completă a circuitului pneumatic.

Costurile anuale de consumabile pentru o mașină care rulează două schimburi includ aproximativ 1.200 USD–2.500 USD în bandă de legare (presupunând bandă de 18 mm la 180.000–200.000 de bobine pe an), 300-600 USD în înlocuirea rolelor de antrenare și 150-400 USD în garnituri și fitinguri pneumatice. Costul total anual de întreținere pentru o mașină întreținută corespunzător în acest profil de operare rulează 2.000 USD–4.000 USD , sau aproximativ 8-16% din prețul inițial de achiziție al mașinii pe an - un cost gestionabil în raport cu economiile de forță de muncă generate.

Întrebări frecvente

Poate o mașină automată de bobinare a sârmei să gestioneze cabluri blindate sau ecranate?

Da, cu condiția ca sistemul de tensionare și dornul mașinii să fie dimensionate pentru cablul mai rigid. Cablul blindat are o rază de îndoire minimă semnificativ mai mare decât firul conductor standard - verificați întotdeauna în raport cu rigiditatea minimă specificată a mașinii, nu doar cu diametrul. Unele mașini proiectate pentru cabluri flexibile nu pot genera suficient cuplu de înfășurare pentru a bobina cablul blindat fără suprasarcină a motorului. Confirmați puterea nominală a motorului (de obicei 2,2–7,5 kW pentru mașinile de gamă medie) față de forța de înfășurare necesară a cablului.

Care este diferența dintre o mașină de bobinat și o mașină de bobinat?

O mașină de bobinat produce bobine finite de vânzare cu amănuntul sau de distribuție din aprovizionare în vrac. O mașină de rebobinat transferă sârma de la un tambur sau bobină mare la alta, de obicei pentru a schimba formatul bobinei sau pentru a combina sau împărți dimensiunile lotului. Unele mașini îndeplinesc ambele funcții cu o schimbare de mod în setările PLC. Pentru majoritatea aplicațiilor de ambalare, o mașină de bobinat automată dedicată este mai potrivită, deoarece sistemele sale de legare și ejectare sunt optimizate pentru ieșirea finală a bobinei.

Este posibil să rulați mai multe dimensiuni de bobine pe o singură mașină pe schimb?

La mașinile cu stocare rețete în PLC, comutarea între dimensiunile bobinei este o chestiune de selectare a rețetei corecte și de ajustarea diametrului dornului, dacă este necesar. Rechemarea rețetei durează mai puțin de 60 de secunde; Reglarea dornului pe sistemele pneumatice durează 2-5 minute. Mașinile fără stocarea rețetelor necesită reintroducerea manuală a tuturor parametrilor, ceea ce durează 10-20 de minute și introduce riscul de eroare la introducerea operatorului. Pentru instalațiile care rulează mai mult de două sau trei dimensiuni de bobine pe schimb, stocarea rețetei este o caracteristică care nu este negociabilă.

Ce certificări ar trebui să caut când cumpăr?

Marcajul CE este necesar pentru mașinile vândute în Spațiul Economic European și verifică conformitatea cu Directiva Mașini (2006/42/CE). Pentru cumpărătorii din America de Nord, căutați certificarea UL sau CSA pe panoul electric. Producătorii chinezi furnizează din ce în ce mai mult mașini cu marcaj CE pentru export - verificați dacă certificarea a fost emisă de un organism notificat acreditat, nu autodeclarat. Solicitați Declarația de conformitate și dosarul tehnic de construcție ca parte a contractului de cumpărare. Pentru industriile cu cerințe specifice de siguranță (sârmă adiacentă alimentelor, sârmă de asamblare a dispozitivelor medicale), se pot aplica certificări suplimentare.

Cum se leagă o mașină de bobinat cu arc cu echipamentul de bobinat de sârmă dintr-o fabrică de producție?

În fabricile care produc atât arcuri, cât și produse din sârmă ambalate, o mașină de bobinat cu arc și o mașină de bobinat automată a sârmei coexistă ca linii complet separate. Ele împărtășesc materialul de intrare comun - sârmă - dar servesc procese din aval complet diferite. Mașina de bobinat cu arc alimentează ansamblul arcurilor sau linia de tratament termic; mașina automată de bobinat sârmă alimentează depozitul de produse finite sau zona de expediere. Este posibilă formarea încrucișată a operatorilor pe ambele tipuri de mașini, dar necesită timp de pregătire dedicat, deoarece logica de ajustare, punctele de control al calității și prioritățile de întreținere diferă substanțial între cele două.
